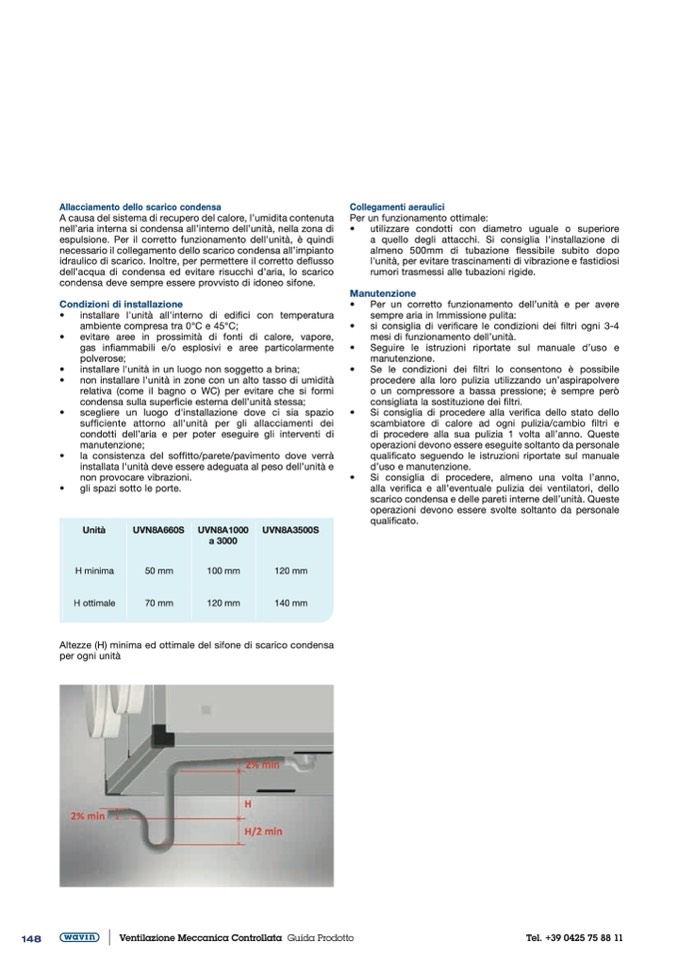

Allacciamento dello scarico condensa
A causa del sistema di recupero del calore, l’umidita contenuta
nell’aria interna si condensa all’interno dell’unità, nella zona di
espulsione. Per il corretto funzionamento dell'unità, è quindi
necessario il collegamento dello scarico condensa all’impianto
idraulico di scarico. Inoltre, per permettere il corretto deflusso
dell’acqua di condensa ed evitare risucchi d’aria, lo scarico
condensa deve sempre essere provvisto di idoneo sifone.
Condizioni di installazione
Collegamenti aeraulici
Per un funzionamento ottimale:
•
utilizzare condotti con diametro uguale o superiore
a quello degli attacchi. Si consiglia l'installazione di
almeno 500mm di tubazione flessibile subito dopo
l'unità, per evitare trascinamenti di vibrazione e fastidiosi
rumori trasmessi alle tubazioni rigide.
Manutenzione
•
installare l'unità all'interno di edi
fici con temperatura
ambiente compresa tra 0°C e 45°C;
•
•
evitare aree in prossimità di fonti di calore, vapore,
gas infiammabili e/o esplosivi e aree particolarmente
•
polverose;
•
installare l'unità in un luogo non soggetto a brina;
•
•
non installare l'unità in zone con un alto tasso di umidità
relativa (come il bagno o WC) per evitare che si formi
condensa sulla superficie esterna dell’unit
à stessa;
•
scegliere un luogo d'installazione dove ci sia spazio
•
sufficiente attorno all'unità per gli allacciamenti dei
condotti dell’aria e per poter eseguire gli interventi di
manutenzione;
•
la consistenza del soffitto/parete/pavimento dove verrà
installata l'unità deve essere adeguata al peso dell’unità e
non provocare vibrazioni.
•
gli spazi sotto le porte.
•
Si consiglia di procedere, almeno una volta l’anno,
alla verifica e all’eventuale pulizia dei ventilatori, dello
scarico condensa e delle pareti interne dell’unità. Queste
operazioni devono essere svolte soltanto da personale
qualificato.
•
Per un corretto funzionamento dell’unità e per avere
sempre aria in Immissione pulita:
si consiglia di verificare le condizioni dei filtri ogni 3-4
mesi di funzionamento dell’unità.
Seguire le istruzioni riportate sul manuale d’uso e
manutenzione.
Se le condizioni dei filtri lo consentono è possibile
procedere alla loro pulizia utilizzando un’aspirapolvere
o un compressore a bassa pressione; è sempre però
consigliata la sostituzione dei filtri.
Si consiglia di procedere alla verifica dello stato dello
scambiatore di calore ad ogni pulizia/cambio filtri e
di procedere alla sua pulizia 1 volta all’anno. Queste
operazioni devono essere eseguite soltanto da personale
qualificato seguendo le istruzioni riportate sul manuale
d’uso e manutenzione.
Unità
H minima
H ottimale
UVN8A660S
50 mm
70 mm
UVN8A1000
a 3000
100 mm
120 mm
UVN8A3500S
120 mm
140 mm
Altezze (H) minima ed ottimale del sifone di scarico condensa
per ogni unità
148
Ventilazione Meccanica Controllata Guida Prodotto
