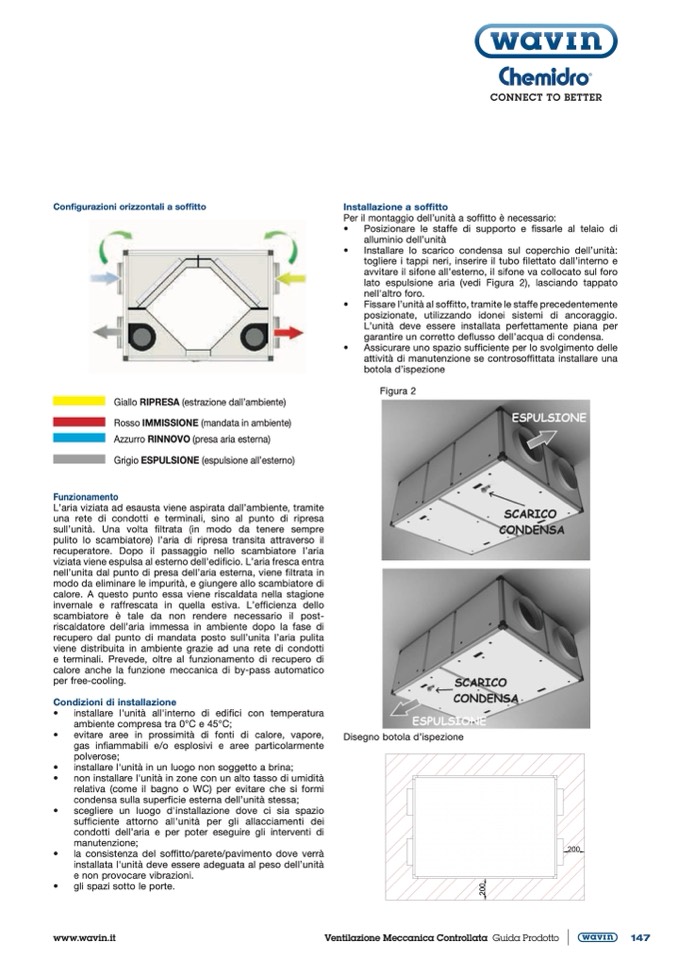

Configurazioni orizzontali a soffitto
Giallo RIPRESA (estrazione dall’ambiente)
Rosso IMMISSIONE (mandata in ambiente)
Azzurro RINNOVO (presa aria esterna)
Grigio ESPULSIONE (espulsione all’esterno)
Funzionamento
L’aria viziata ad esausta viene aspirata dall’ambiente, tramite
una rete di condotti e terminali, sino al punto di ripresa
sull’unità. Una volta filtrata (in modo da tenere sempre
pulito lo scambiatore) l’aria di ripresa transita attraverso il
recuperatore. Dopo il passaggio nello scambiatore l’aria
viziata viene espulsa al esterno dell’edificio. L’aria fresca entra
nell’unita dal punto di presa dell’aria esterna, viene filtrata in
modo da eliminare le impurità, e giungere allo scambiatore di
calore. A questo punto essa viene riscaldata nella stagione
invernale e raffrescata in quella estiva. L’efficienza dello
scambiatore è tale da non rendere necessario il post-
riscaldatore dell’aria immessa in ambiente dopo la fase di
recupero dal punto di mandata posto sull’unita l’aria pulita
viene distribuita in ambiente grazie ad una rete di condotti
e terminali. Prevede, oltre al funzionamento di recupero di
calore anche la funzione meccanica di by-pass automatico
per free-cooling.
Condizioni di installazione
•
installare l'unità all'interno di edifici con temperatura
ambiente compresa tra 0°C e 45°C;
•
evitare aree in prossimità di fonti di calore, vapore,
gas infiammabili e/o esplosivi e aree particolarmente
polverose;
•
installare l'unità in un luogo non soggetto a brina;
•
non installare l'unità in zone con un alto tasso di umidità
relativa (come il bagno o WC) per evitare che si formi
condensa sulla superficie esterna dell’unità stessa;
•
scegliere un luogo d'installazione dove ci sia spazio
sufficiente attorno all'unità per gli allacciamenti dei
condotti dell’aria e per poter eseguire gli interventi di
manutenzione;
•
la consistenza del soffitto/parete/pavimento dove verrà
installata l'unità deve essere adeguata al peso dell’unità
e non provocare vibrazioni.
•
gli spazi sotto le porte.
Installazione a soffitto
Per il montaggio dell’unità a soffitto è necessario:
•
Posizionare le staffe di supporto e fissarle al telaio di
alluminio dell’unità
•
Installare lo scarico condensa sul coperchio dell’unità:
togliere i tappi neri, inserire il tubo filettato dall’interno e
avvitare il sifone all’esterno, il sifone va collocato sul foro
lato espulsione aria (vedi Figura 2), lasciando tappato
nell'altro foro.
•
Fissare l’unità al soffitto, tramite le staffe precedentemente
posizionate, utilizzando idonei sistemi di ancoraggio.
L’unità deve essere installata perfettamente piana per
garantire un corretto deflusso dell’acqua di condensa.
•
Assicurare uno spazio sufficiente per lo svolgimento delle
attività di manutenzione se controsoffittata installare una
botola d’ispezione
2
0
0
www.wavin.it
Ventilazione Meccanica Controllata Guida Prodotto
147
Figura 2
Disegno botola d’ispezione
200
