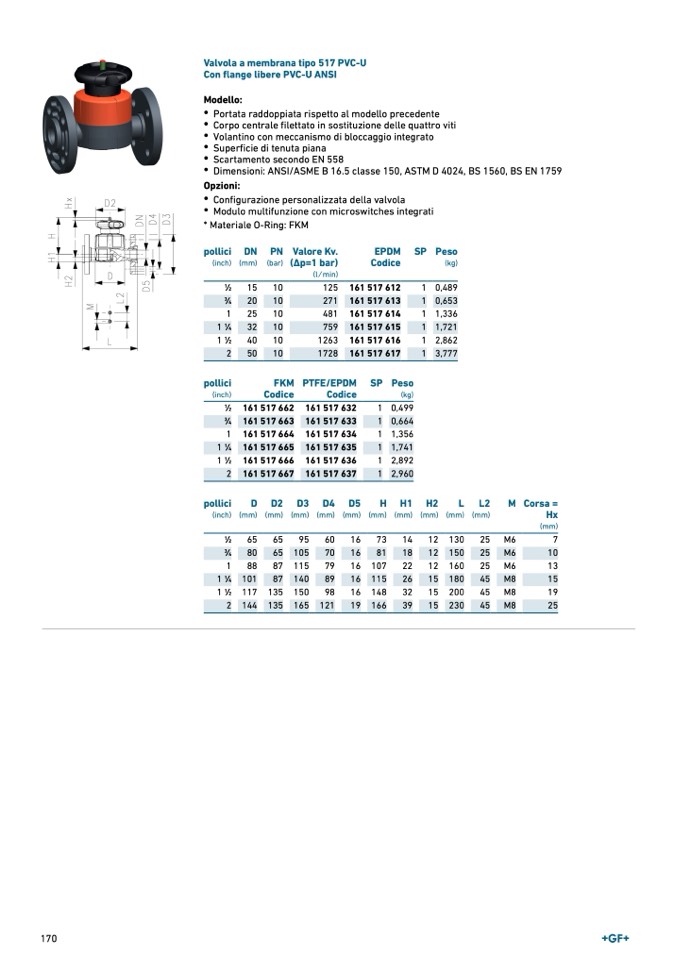

Valvola a membrana tipo 517 PVC-U
Con flange libere PVC-U ANSI
Modello:
• Portata raddoppiata rispetto al modello precedent
e
• Corpo centrale filettato in sostituzione delle quattro vit
i
• Volantino con meccanismo di bloccaggio integrat
o
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Dimensioni: ANSI/ASME B 16.5 classe 150, ASTM D 4024, BS 1560, BS EN 175
9
Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati
* Materiale O-Ring: FK
M
pollici
(inch)
D
N
(mm
)
P
N
(bar)
Valore Kv
.
(Δp=1 bar)
(l ⁄ min
)
EPDM
Codic
e
SP Peso
(kg)
1∕2
15
10
125 161 517 612
1 0,489
3∕4
20
10
271 161 517 613
1 0,653
1
25
10
481 161 517 614
1 1,336
1 1∕4
32
10
759 161 517 615
1 1,721
1 1∕2
40
10
1263 161 517 616
1 2,862
2
50
10
1728 161 517 617
1 3,777
pollici
(inch)
FKM
Codic
e
PTFE/EPD
M
Codice
SP Peso
(kg)
1∕2 161 517 662 161 517 632
1 0,49
9
3∕4 161 517 663 161 517 633
1 0,66
4
1 161 517 664 161 517 634
1 1,35
6
1 1∕4 161 517 665 161 517 635
1 1,74
1
1 1∕2 161 517 666 161 517 636
1 2,89
2
2 161 517 667 161 517 637
1 2,96
0
pollici
(inch)
D
(mm
)
D
2
(mm)
D3
(mm
)
D4
(mm)
D5
(mm)
H
(mm)
H
1
(mm)
H
2
(mm
)
L
(mm
)
L2
(mm)
M Corsa
=
H
x
(mm)
1∕2
65
65
95
60
16
73
14
12 130
25 M6
7
3∕4
80
65 105
70
16
81
18
12 150
25 M6
1
0
1
88
87 115
79
16 107
22
12 160
25 M6
1
3
1 1∕4 101
87 140
89
16 115
26
15 180
45 M8
1
5
1 1∕2 117 135 150
98
16 148
32
15 200
45 M8
1
9
2 144 135 165 121
19 166
39
15 230
45 M8
2
5
