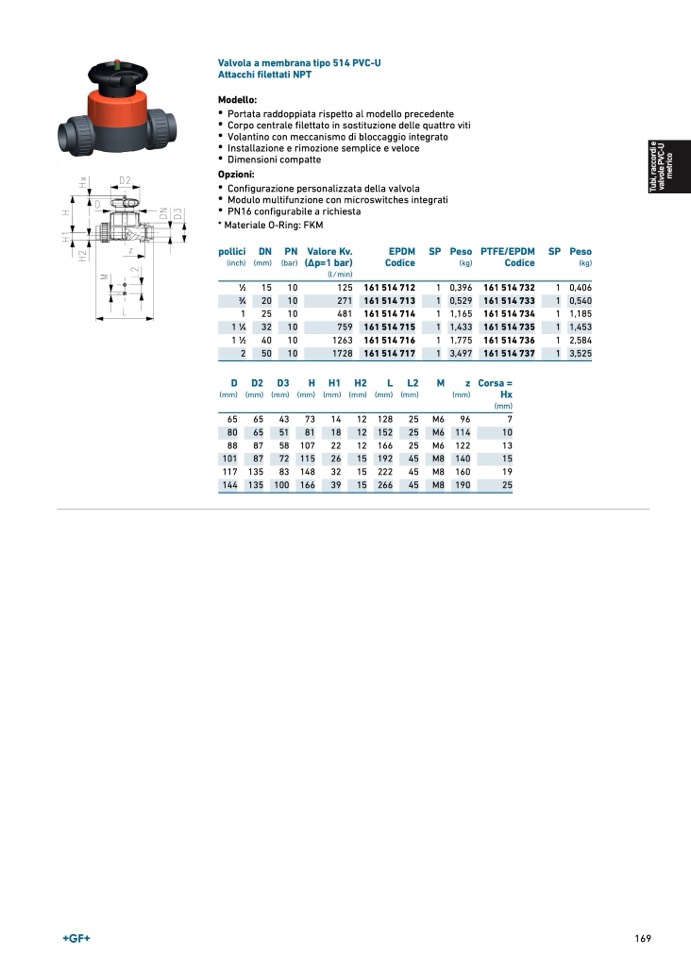

Valvola a membrana tipo 514 PVC-
U
Attacchi filettati NP
T
Modello
:
• Portata raddoppiata rispetto al modello precedent
e
• Corpo centrale filettato in sostituzione delle quattro vit
i
• Volantino con meccanismo di bloccaggio integrat
o
• Installazione e rimozione semplice e veloc
e
• Dimensioni compatt
e
Opzioni
:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrat
i
• PN16 configurabile a richiest
a
* Materiale O-Ring: FK
M
pollici
(inch)
D
N
(mm)
P
N
(bar)
Valore Kv.
(Δp=1 bar)
(l ⁄ min)
EPDM
Codice
SP Peso
(kg
)
PTFE/EPD
M
Codic
e
SP Pes
o
(kg)
1∕2
15
10
125 161 514 712
1 0,396 161 514 732
1 0,406
3∕4
20
10
271 161 514 713
1 0,529 161 514 733
1 0,540
1
25
10
481 161 514 714
1 1,165 161 514 734
1 1,185
1 1∕4
32
10
759 161 514 715
1 1,433 161 514 735
1 1,453
1 1∕2
40
10
1263 161 514 716
1 1,775 161 514 736
1 2,584
2
50
10
1728 161 514 717
1 3,497 161 514 737
1 3,525
D
(mm
)
D2
(mm
)
D
3
(mm
)
H
(mm)
H
1
(mm
)
H
2
(mm
)
L
(mm
)
L2
(mm)
M
z
(mm)
Corsa
=
H
x
(mm
)
65
65
43
73
14
12 128
25 M6
96
7
80
65
51
81
18
12 152
25 M6 114
1
0
88
87
58 107
22
12 166
25 M6 122
1
3
101
87
72 115
26
15 192
45 M8 140
1
5
117 135
83 148
32
15 222
45 M8 160
1
9
144 135 100 166
39
15 266
45 M8 190
2
5
T
u
b
i
,
r
a
c
c
o
r
d
i
e
v
a
l
v
o
l
e
P
V
C
-
U
m
e
t
r
i
c
o
169
