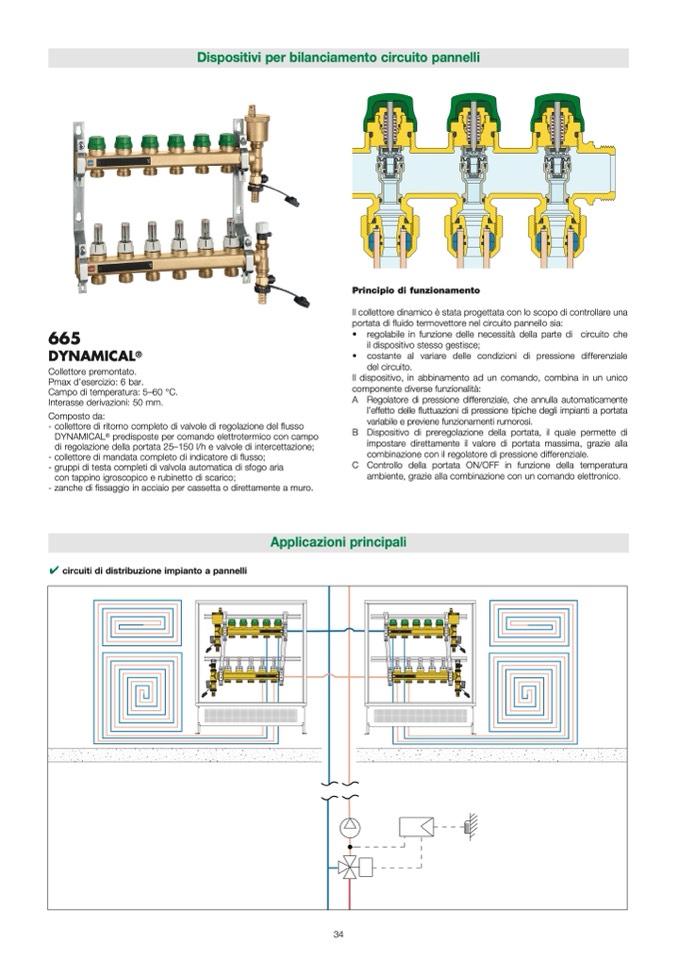

665
DYNAMICAL
®
Collettore premontato.
Pmax d’esercizio: 6 bar.
Campo di temperatura: 5–60 °C.
Interasse derivazioni: 50 mm.
Composto da:
- collettore di ritorno completo di valvole di regolazione del flusso
DYNAMICAL
®
predisposte per comando elettrotermico con campo
di regolazione della portata 25–150 l/h e valvole di intercettazione;
- collettore di mandata completo di indicatore di
flusso;
- gruppi di testa completi di valvola automatica di sfogo aria
con tappino igroscopico e rubinetto di scarico;
- zanche di fissaggio in acciaio per cassetta o direttamente a muro.
Principio di funzionamento
Il collettore dinamico è stata progettata con lo scopo di controllare una
portata di fluido termovettore nel circuito pannello sia:
• regolabile in funzione delle necessità della parte di circuito che
il dispositivo stesso gestisce;
• costante al variare delle condizioni di pressione differenziale
del circuito.
Il dispositivo, in abbinamento ad un comando, combina in un unico
componente diverse funzionalità:
A Regolatore di pressione differenziale, che annulla automaticamente
l’effetto delle
fluttuazioni di pressione tipiche degli impianti a portata
variabile e previene funzionamenti rumorosi.
B Dispositivo di preregolazione della portata, il quale permette di
impostare direttamente il valore di portata massima, grazie alla
combinazione con il regolatore di pressione differenziale.
C Controllo della portata ON/OFF in funzione della temperatura
ambiente, grazie alla combinazione con un comando elettronico.
4 circuiti di distribuzione impianto a pannelli
Dispositivi per bilanciamento circuito pannelli
Applicazioni principali
34
