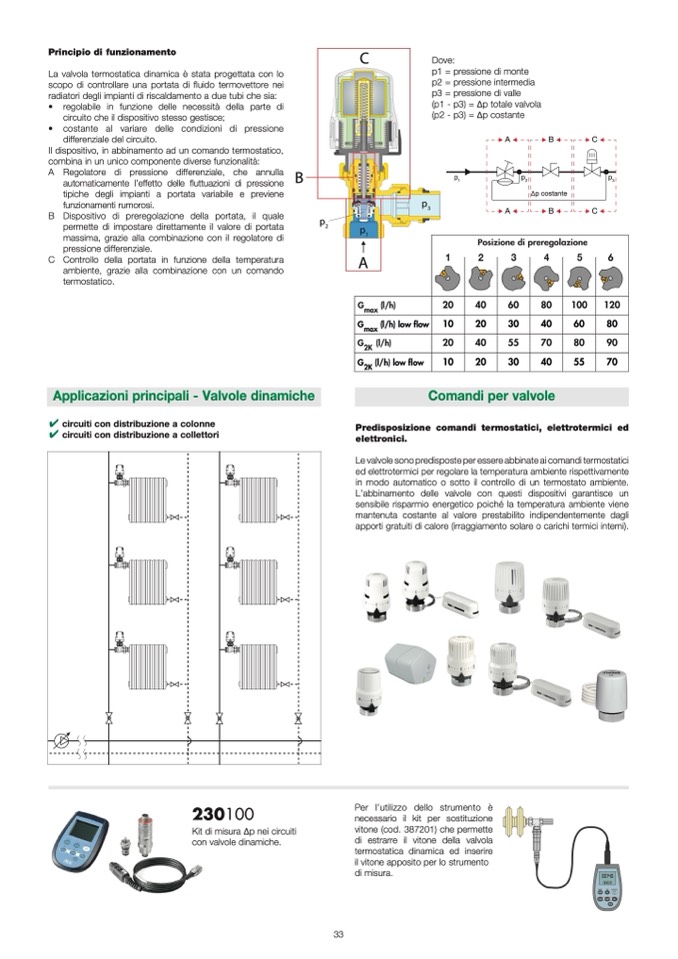

Principio di funzionamento
La valvola termostatica dinamica
è stata progettata con lo
scopo di controllare una portata di fluido termovettore nei
radiatori degli impianti di riscaldamento a due tubi che sia:
• regolabile in funzione delle necessità della parte di
circuito che il dispositivo stesso gestisce;
• costante al variare delle condizioni di pressione
differenziale del circuito.
Il dispositivo, in abbinamento ad un comando termostatico,
combina in un unico componente diverse funzionalit
à:
A Regolatore di pressione differenziale, che annulla
automaticamente l’effetto delle fluttuazioni di pressione
tipiche degli impianti a portata variabile e previene
funzionamenti rumorosi.
B Dispositivo di preregolazione della portata, il quale
permette di impostare direttamente il valore di portata
massima, grazie alla combinazione con il regolatore di
pressione differenziale.
C Controllo della portata in funzione della temperatura
ambiente, grazie alla combinazione con un comando
termostatico.
B
p
2
p
3
Dove:
p1 = pressione di monte
p2 = pressione intermedia
p3 = pressione di valle
(p1 - p3) = ∆p totale valvola
(p2 - p3) = ∆p costante
A
B
C
p
1
p
2
p
3
∆p costante
Applicazioni principali - Valvole dinamiche
230100
Kit di misura ∆p nei circuiti
con valvole dinamiche.
Per l’utilizzo dello strumento
è
necessario il kit per sostituzione
vitone (cod. 387201) che permette
di estrarre il vitone della valvola
termostatica dinamica ed inserire
il vitone apposito per lo strumento
di misura.
33
G
max
(l/h)
20
40
10
20
20
40
10
20
60
80
30
40
55
70
30
40
6
100
120
60
80
80
90
55
70
G
max
(l/h) low flow
G
2K
(l/h)
G
2K
(l/h) low flow
Predisposizione comandi termostatici, elettrotermici ed
elettronici.
Le valvole sono predisposte per essere abbinate ai comandi termostatici
ed elettrotermici per regolare la temperatura ambiente rispettivamente
in modo automatico o sotto il controllo di un termostato ambiente.
L’abbinamento delle valvole con questi dispositivi garantisce un
sensibile risparmio energetico poich
é la temperatura ambiente viene
mantenuta costante al valore prestabilito indipendentemente dagli
apporti gratuiti di calore (irraggiamento solare o carichi termici interni).
A
B
C
00140
00020
ENTER
ESC
AUTO/OFF
DATA
CLR
HOLD
UNIT
ZERO
REL
1
2
3
6
4
5
Comandi per valvole
4 circuiti con distribuzione a colonne
4 circuiti con distribuzione a collettori
