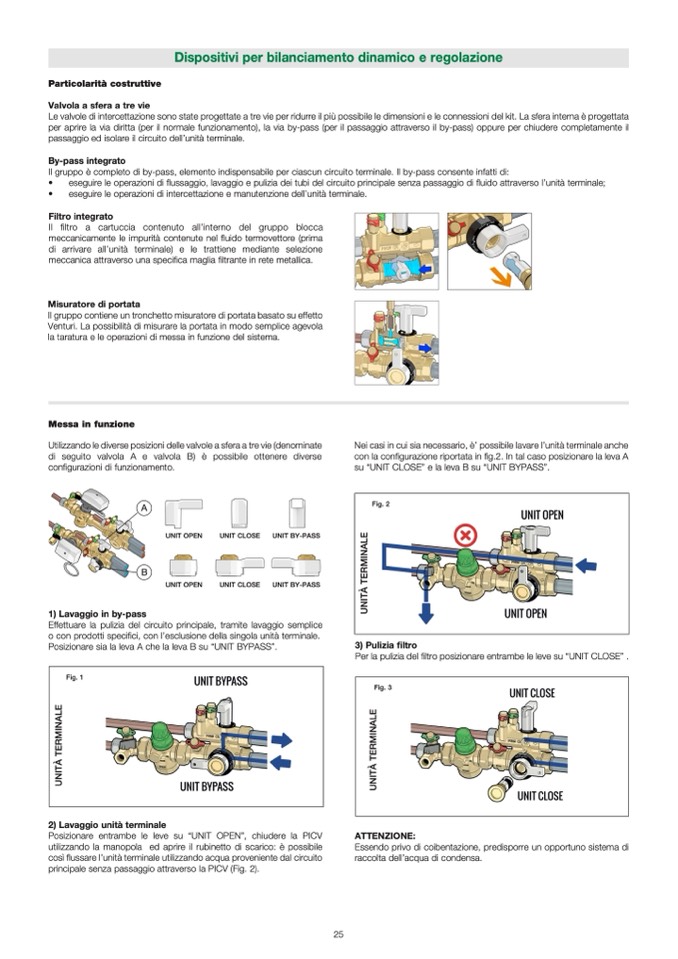

Particolarità costruttive
Dispositivi per bilanciamento dinamico e regolazione
Valvola a sfera a tre vie
Le valvole di intercettazione sono state progettate a tre vie per ridurre il più possibile le dimensioni e le connessioni del kit. La sfera interna è progettata
per aprire la via diritta (per il normale funzionamento), la via by-pass (per il passaggio attraverso il by-pass) oppure per chiudere completamente il
passaggio ed isolare il circuito dell’unità terminale.
By-pass integrato
Il gruppo è completo di by-pass, elemento indispensabile per ciascun circuito terminale. Il by-pass consente infatti di:
•
eseguire le operazioni di
flussaggio, lavaggio e pulizia dei tubi del circuito principale senza passaggio di fluido attraverso l’unit
à terminale;
•
eseguire le operazioni di intercettazione e manutenzione dell’unità terminale.
Filtro integrato
Il filtro a cartuccia contenuto all’interno del gruppo blocca
meccanicamente le impurità contenute nel
fluido termovettore (prima
di arrivare all’unità terminale) e le trattiene mediante selezione
meccanica attraverso una specifica maglia
filtrante in rete metallica.
Misuratore di portata
Il gruppo contiene un tronchetto misuratore di portata basato su effetto
Venturi. La possibilit
à di misurare la portata in modo semplice agevola
la taratura e le operazioni di messa in funzione del sistema.
Messa in funzione
Utilizzando le diverse posizioni delle valvole a sfera a tre vie (denominate
di seguito valvola A e valvola B)
è possibile ottenere diverse
configurazioni di funzionamento.
Nei casi in cui sia necessario, è’ possibile lavare l’unit
à terminale anche
con la configurazione riportata in
fig.2. In tal caso posizionare la leva A
su “UNIT CLOSE” e la leva B su “UNIT BYPASS”.
3) Pulizia filtro
Per la pulizia del filtro posizionare entrambe le leve su “UNIT CLOSE” .
ATTENZIONE:
Essendo privo di coibentazione, predisporre un opportuno sistema di
raccolta dell’acqua di condensa.
Fig. 2
U
N
I
T
A
̀
T
E
R
M
I
N
A
L
E
A
B
1) Lavaggio in by-pass
UNIT OPEN
UNIT OPEN
UNIT CLOSE
UNIT CLOSE
UNIT BY-PASS
UNIT BY-PASS
Effettuare la pulizia del circuito principale, tramite lavaggio semplice
o con prodotti speci
fici, con l’esclusione della singola unità terminale.
Posizionare sia la leva A che la leva B su “UNIT BYPASS”.
2) Lavaggio unit
à terminale
Posizionare entrambe le leve su “UNIT OPEN”, chiudere la PICV
utilizzando la manopola ed aprire il rubinetto di scarico: è possibile
cos
ì flussare l’unit
à terminale utilizzando acqua proveniente dal circuito
principale senza passaggio attraverso la PICV (Fig. 2).
Fig. 1
U
N
I
T
A
̀
T
E
R
M
I
N
A
L
E
Fig. 3
U
N
I
T
A
̀
T
E
R
M
I
N
A
L
E
25
