Codice

145895

145905

Codice

145009

145010

DN

40

50

Attacco

2” M

2 1/2” M

Codice

145017

Codice

146001

Tensione V

24

Segnale

di comando

2–10 V

Segnale

di feedback

2–10 V

Utilizzo

DN 40 - DN 50

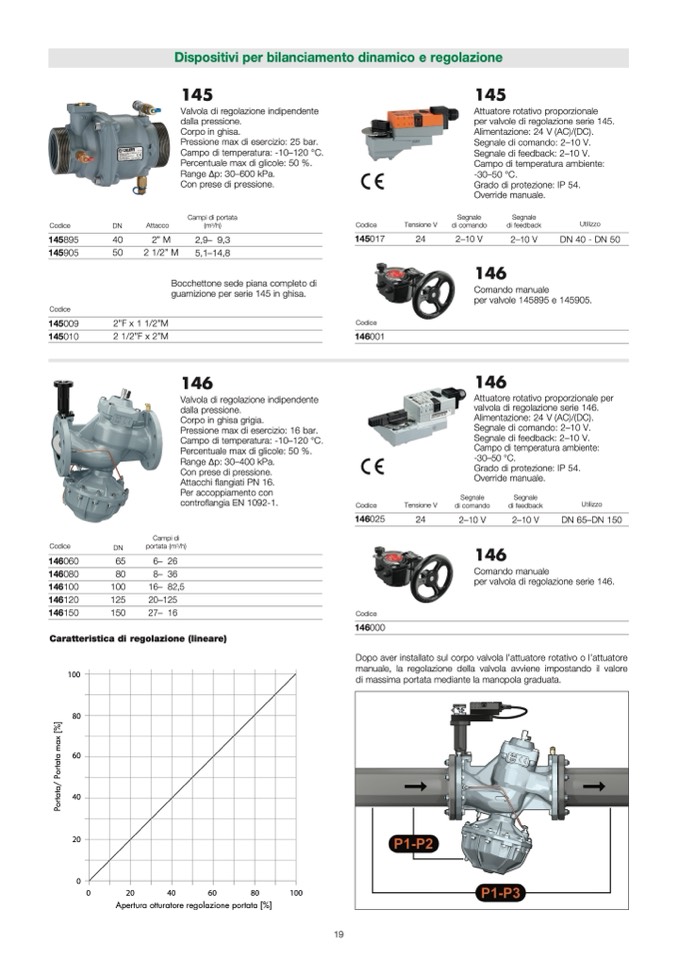

Dispositivi per bilanciamento dinamico e regolazione

145

Valvola di regolazione indipendente

dalla pressione.

Corpo in ghisa.

Pressione max di esercizio: 25 bar.

Campo di temperatura: -10–120 °C.

Percentuale max di glicole: 50 %.

Range ∆p: 30–600 kPa.

Con prese di pressione.

Campi di portata

(m

3

/h)

2,9–09,3

5,1–14,8

145

Attuatore rotativo proporzionale

per valvole di regolazione serie 145.

Alimentazione: 24 V (AC)/(DC).

Segnale di comando: 2–10 V.

Segnale di feedback: 2–10 V.

Campo di temperatura ambiente:

-30–50 °C.

Grado di protezione: IP 54.

Override manuale.

2”F x 1 1/2”M

2 1/2”F x 2”M

Comando manuale

per valvole 145895 e 145905.

146

Attuatore rotativo proporzionale per

valvola di regolazione serie 146.

Alimentazione: 24 V (AC)/(DC).

Segnale di comando: 2–10 V.

Segnale di feedback: 2–10 V.

Campo di temperatura ambiente:

-30–50 °C.

Grado di protezione: IP 54.

Override manuale.

Bocchettone sede piana completo di

guarnizione per serie 145 in ghisa.

146

Valvola di regolazione indipendente

dalla pressione.

Corpo in ghisa grigia.

Pressione max di esercizio: 16 bar.

Campo di temperatura: -10–120 °C.

Percentuale max di glicole: 50 %.

Range ∆p: 30–400 kPa.

Con prese di pressione.

Attacchi

flangiati PN 16.

Per accoppiamento con

contro

flangia EN 1092-1.

146

Codice

146025

Codice

146000

Tensione V

24

Segnale

di comando

2–10 V

146

Segnale

di feedback

2–10 V

Utilizzo

DN 65–DN 150

Codice

146060

146080

146100

146120

146150

Campi di

DN

portata (m

3

/h)

165

06–026,0

180

08–036,0

100

16–082,5

125

20–125,0

150

27–016,0

Comando manuale

per valvola di regolazione serie 146.

Caratteristica di regolazione (lineare)

Dopo aver installato sul corpo valvola l’attuatore rotativo o l’attuatore

manuale, la regolazione della valvola avviene impostando il valore

di massima portata mediante la manopola graduata.

P1- P2

P1- P3

P

100

80

60

40

20

0

0

20

40

60

80

100

Apertura otturatore regolazione portata [%]

P

o

r

t

a

t

a

/

P

o

r

t

a

t

a

m

a

x

[

%

]

19

Δ

Q= Kv

1- 2

*

ΔP1- 2
