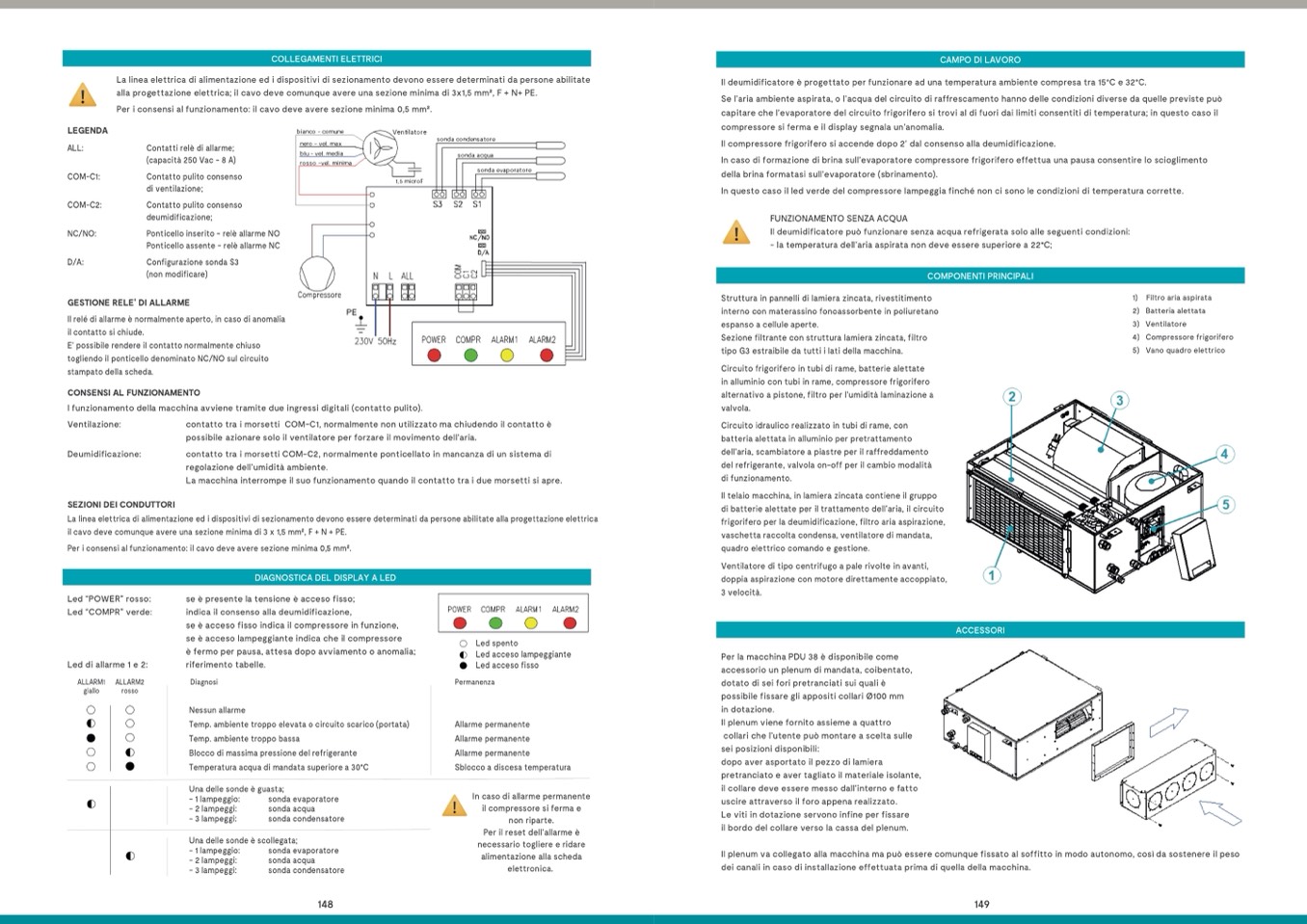

COLLEGAMENTI ELETTRICI

La linea elettrica di alimentazione ed i dispositivi di sezionamento devono essere determinati da persone abilitate

alla progettazione elettrica; il cavo deve comunque avere una sezione minima di 3x1,5 mm2, F + N+ PE.

Per i consensi al funzionamento: il cavo deve avere sezione minima 0,5 mm2.

LEGENDA

ALL:

Contatti relè di allarme;

(capacità 250 Vac - 8 A)

COM-C1:

Contatto pulito consenso

di ventilazione;

COM-C2:

Contatto pulito consenso

deumidificazione;

NC/NO:

Ponticello inserito - relè allarme NO

Ponticello assente - relè allarme NC

D/A:

Configurazione sonda S3

(non modificare)

GESTIONE RELE’ DI ALLARME

Il relé di allarme è normalmente aperto, in caso di anomalia

il contatto si chiude.

E’ possibile rendere il contatto normalmente chiuso

togliendo il ponticello denominato NC/NO sul circuito

stampato della scheda.

CONSENSI AL FUNZIONAMENTO

l funzionamento della macchina avviene tramite due ingressi digitali (contatto pulito).

CAMPO DI LAVORO

Il deumidificatore è progettato per funzionare ad una temperatura ambiente compresa tra 15°C e 32°C.

Se l’aria ambiente aspirata, o l’acqua del circuito di raffrescamento hanno delle condizioni diverse da quelle previste può

capitare che l’evaporatore del circuito frigorifero si trovi al di fuori dai limiti consentiti di temperatura; in questo caso il

compressore si ferma e il display segnala un’anomalia.

Il compressore frigorifero si accende dopo 2’ dal consenso alla deumidificazione.

In caso di formazione di brina sull’evaporatore compressore frigorifero effettua una pausa consentire lo scioglimento

della brina formatasi sull’evaporatore (sbrinamento).

In questo caso il led verde del compressore lampeggia finché non ci sono le condizioni di temperatura corrette.

FUNZIONAMENTO SENZA ACQUA

Il deumidificatore può funzionare senza acqua refrigerata solo alle seguenti condizioni:

- la temperatura dell’aria aspirata non deve essere superiore a 22°C;

COMPONENTI PRINCIPALI

Ventilazione:

Deumidificazione:

SEZIONI DEI CONDUTTORI

contatto tra i morsetti COM-C1, normalmente non utilizzato ma chiudendo il contatto è

possibile azionare solo il ventilatore per forzare il movimento dell’aria.

contatto tra i morsetti COM-C2, normalmente ponticellato in mancanza di un sistema di

regolazione dell’umidità ambiente.

La macchina interrompe il suo funzionamento quando il contatto tra i due morsetti si apre.

Struttura in pannelli di lamiera zincata, rivestitimento

interno con materassino fonoassorbente in poliuretano

espanso a cellule aperte.

Sezione filtrante con struttura lamiera zincata, filtro

tipo G3 estraibile da tutti i lati della macchina.

Circuito frigorifero in tubi di rame, batterie alettate

in alluminio con tubi in rame, compressore frigorifero

alternativo a pistone, filtro per l’umidità laminazione a

valvola.

Circuito idraulico realizzato in tubi di rame, con

batteria alettata in alluminio per pretrattamento

dell’aria, scambiatore a piastre per il raffreddamento

del refrigerante, valvola on-off per il cambio modalità

di funzionamento.

Il telaio macchina, in lamiera zincata contiene il gruppo

di batterie alettate per il trattamento dell’aria, il circuito

frigorifero per la deumidificazione, filtro aria aspirazione,

vaschetta raccolta condensa, ventilatore di mandata,

quadro elettrico comando e gestione.

Ventilatore di tipo centrifugo a pale rivolte in avanti,

doppia aspirazione con motore direttamente accoppiato,

3 velocità.

Per la macchina PDU 38 è disponibile come

accessorio un plenum di mandata, coibentato,

dotato di sei fori pretranciati sui quali è

possibile fissare gli appositi collari Ø100 mm

in dotazione.

Il plenum viene fornito assieme a quattro

collari che l’utente può montare a scelta sulle

sei posizioni disponibili:

dopo aver asportato il pezzo di lamiera

pretranciato e aver tagliato il materiale isolante,

il collare deve essere messo dall’interno e fatto

uscire attraverso il foro appena realizzato.

Le viti in dotazione servono infine per fissare

il bordo del collare verso la cassa del plenum.

1) Filtro aria aspirata

2) Batteria alettata

3) Ventilatore

4) Compressore frigorifero

5) Vano quadro elettrico

La linea elettrica di alimentazione ed i dispositivi di sezionamento devono essere determinati da persone abilitate alla progettazione elettrica

il cavo deve comunque avere una sezione minima di 3 x 1,5 mm2, F + N + PE.

Per i consensi al funzionamento: il cavo deve avere sezione minima 0,5 mm2.

Led “POWER” rosso:

Led “COMPR” verde:

Led di allarme 1 e 2:

DIAGNOSTICA DEL DISPLAY A LED

se è presente la tensione è acceso fisso;

indica il consenso alla deumidificazione,

se è acceso fisso indica il compressore in funzione,

se è acceso lampeggiante indica che il compressore

è fermo per pausa, attesa dopo avviamento o anomalia;

riferimento tabelle.

Diagnosi

Nessun allarme

Temp. ambiente troppo elevata o circuito scarico (portata)

Temp. ambiente troppo bassa

Blocco di massima pressione del refrigerante

Temperatura acqua di mandata superiore a 30°C

Una delle sonde è guasta;

ACCESSORI

ALLARM1

giallo

ALLARM2

rosso

Led spento

Led acceso lampeggiante

Led acceso fisso

Permanenza

Allarme permanente

Sblocco a discesa temperatura

In caso di allarme permanente

il compressore si ferma e

non riparte.

Per il reset dell’allarme è

necessario togliere e ridare

alimentazione alla scheda

elettronica.

- 1 lampeggio:

- 2 lampeggi:

- 3 lampeggi:

sonda evaporatore

sonda acqua

sonda condensatore

Una delle sonde è scollegata;
