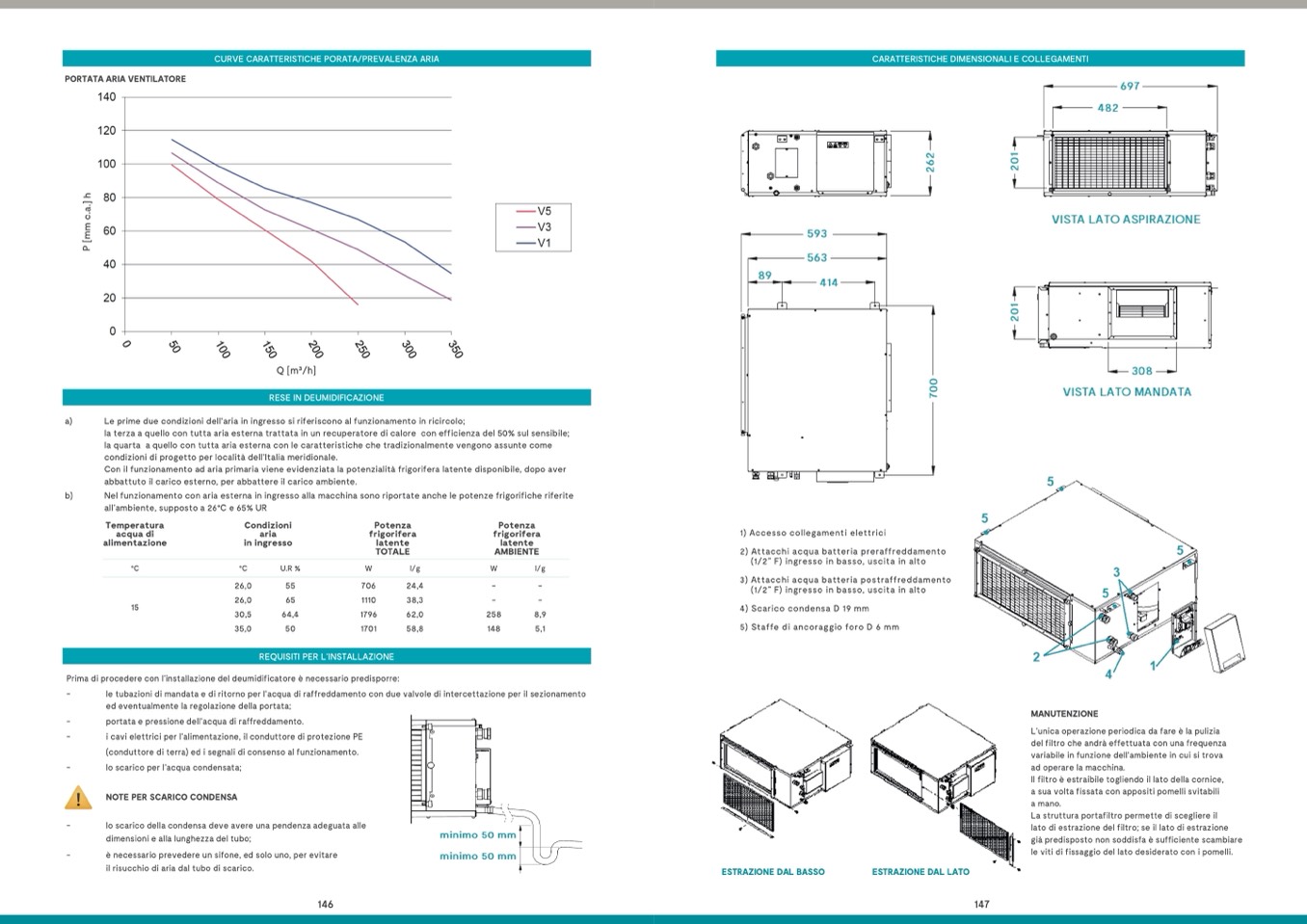

CURVE CARATTERISTICHE PORATA/PREVALENZA ARIA
CARATTERISTICHE DIMENSIONALI E COLLEGAMENTI
PORTATA ARIA VENTILATORE
Q [m3/h]
a)
Le prime due condizioni dell'aria in ingresso si riferiscono al funzionamento in ricircolo;
la terza a quello con tutta aria esterna trattata in un recuperatore di calore con efficienza del 50% sul sensibile;
la quarta a quello con tutta aria esterna con le caratteristiche che tradizionalmente vengono assunte come
condizioni di progetto per località dell'Italia meridionale.
Con il funzionamento ad aria primaria viene evidenziata la potenzialità frigorifera latente disponibile, dopo aver
abbattuto il carico esterno, per abbattere il carico ambiente.
b)
Nel funzionamento con aria esterna in ingresso alla macchina sono riportate anche le potenze frigorifiche riferite
all’ambiente, supposto a 26°C e 65% UR
Temperatura
acqua di
alimentazione
°C
15
Condizioni
aria
in ingresso
°C
U.R %
26,0
55
706
24,4
-
-
Prima di procedere con l’installazione del deumidificatore è necessario predisporre:
26,0
65
30,5
64,4
35,0
50
1110
38,3
1796
62,0
1701
58,8
-
-
258
8,9
148
5,1
-
le tubazioni di mandata e di ritorno per l’acqua di raffreddamento con due valvole di intercettazione per il sezionamento
ed eventualmente la regolazione della portata;
-
portata e pressione dell'acqua di raffreddamento.
-
i cavi elettrici per l’alimentazione, il conduttore di protezione PE
(conduttore di terra) ed i segnali di consenso al funzionamento.
-
lo scarico per l’acqua condensata;
NOTE PER SCARICO CONDENSA
-
lo scarico della condensa deve avere una pendenza adeguata alle
dimensioni e alla lunghezza del tubo;
-
è necessario prevedere un sifone, ed solo uno, per evitare
il risucchio di aria dal tubo di scarico.
MANUTENZIONE
L’unica operazione periodica da fare è la pulizia
del filtro che andrà effettuata con una frequenza
variabile in funzione dell’ambiente in cui si trova
ad operare la macchina.
Il filtro è estraibile togliendo il lato della cornice,
a sua volta fissata con appositi pomelli svitabili
a mano.
La struttura portafiltro permette di scegliere il
lato di estrazione del filtro; se il lato di estrazione
già predisposto non soddisfa è sufficiente scambiare
le viti di fissaggio del lato desiderato con i pomelli.
146
147
Potenza
frigorifera
latente
TOTALE
Potenza
frigorifera
latente
AMBIENTE
1) Accesso collegamenti elettrici
2) Attacchi acqua batteria preraffreddamento
(1/2” F) ingresso in basso, uscita in alto
3) Attacchi acqua batteria postraffreddamento
(1/2” F) ingresso in basso, uscita in alto
4) Scarico condensa D 19 mm
5) Staffe di ancoraggio foro D 6 mm
W
l/g
W
l/g
ESTRAZIONE DAL BASSO
ESTRAZIONE DAL LATO
P
[
m
m
c
.
a
.
]
h
RESE IN DEUMIDIFICAZIONE
REQUISITI PER L’INSTALLAZIONE
