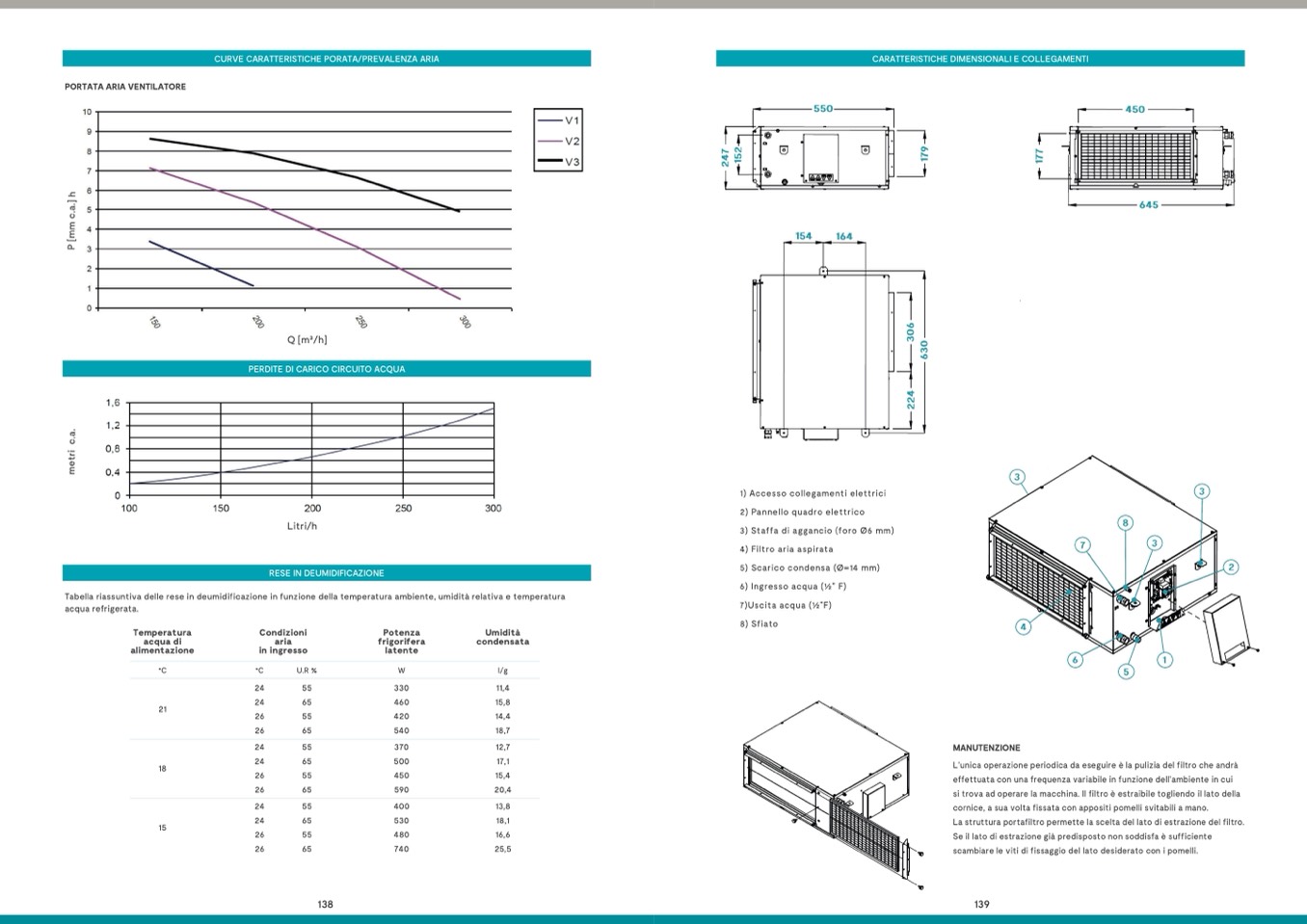

CURVE CARATTERISTICHE PORATA/PREVALENZA ARIA
CARATTERISTICHE DIMENSIONALI E COLLEGAMENTI
PORTATA ARIA VENTILATORE
Q [m3/h]
Litri/h
Tabella riassuntiva delle rese in deumidificazione in funzione della temperatura ambiente, umidità relativa e temperatura
acqua refrigerata.
1) Accesso collegamenti elettrici
2) Pannello quadro elettrico
3) Staffa di aggancio (foro Ø6 mm)
4) Filtro aria aspirata
5) Scarico condensa (Ø=14 mm)
6) Ingresso acqua (1⁄2” F)
7)Uscita acqua (1⁄2”F)
8) Sfiato
Temperatura
acqua di
alimentazione
°C
21
18
15
Condizioni
aria
in ingresso
°C
U.R %
24
55
24
65
26
55
26
65
24
55
24
65
26
55
26
65
24
55
24
65
26
55
26
65
Potenza
frigorifera
latente
W
330
460
420
540
370
500
450
590
400
530
480
740
Umidità
condensata
l/g
11,4
15,8
14,4
18,7
12,7
17,1
15,4
20,4
13,8
18,1
16,6
25,5
MANUTENZIONE
L’unica operazione periodica da eseguire è la pulizia del filtro che andrà
effettuata con una frequenza variabile in funzione dell’ambiente in cui
si trova ad operare la macchina. Il filtro è estraibile togliendo il lato della
cornice, a sua volta fissata con appositi pomelli svitabili a mano.
La struttura portafiltro permette la scelta del lato di estrazione del filtro.
Se il lato di estrazione già predisposto non soddisfa è sufficiente
scambiare le viti di fissaggio del lato desiderato con i pomelli.
138
139
PERDITE DI CARICO CIRCUITO ACQUA
m
e
t
r
i
c
.
a
.
P
[
m
m
c
.
a
.
]
h
RESE IN DEUMIDIFICAZIONE
