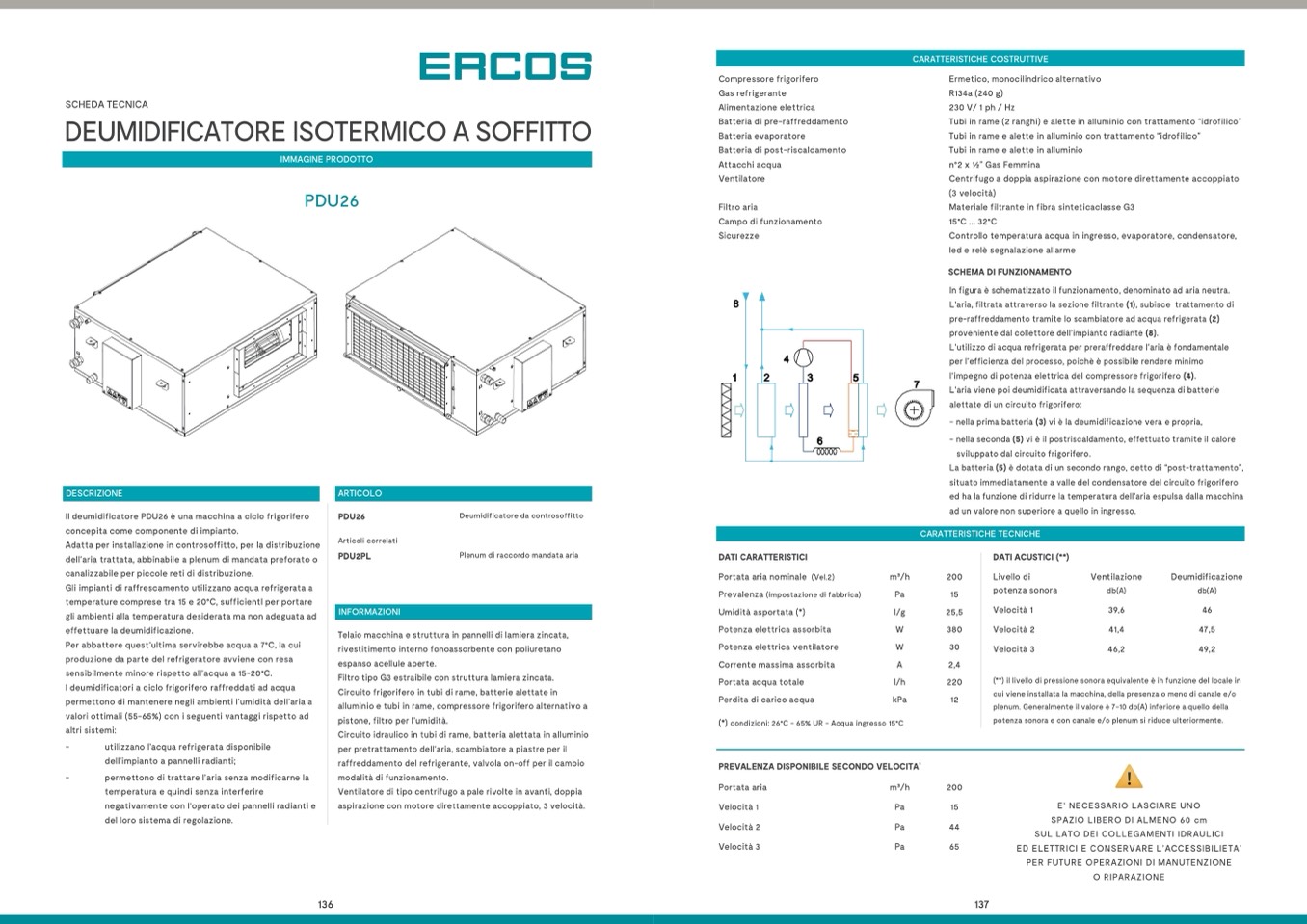

SCHEDA TECNICA
DEUMIDIFICATORE ISOTERMICO A SOFFITTO
Compressore frigorifero
Gas refrigerante
Alimentazione elettrica
Batteria di pre-raffreddamento
Batteria evaporatore
Batteria di post-riscaldamento
Attacchi acqua
Ventilatore
Filtro aria
Campo di funzionamento
Sicurezze
CARATTERISTICHE COSTRUTTIVE
Ermetico, monocilindrico alternativo
R134a (240 g)
230 V/ 1 ph / Hz
Tubi in rame (2 ranghi) e alette in alluminio con trattamento “idrofilico”
Tubi in rame e alette in alluminio con trattamento “idrofilico”
Tubi in rame e alette in alluminio
n°2 x 1⁄2” Gas Femmina
Centrifugo a doppia aspirazione con motore direttamente accoppiato
(3 velocità)
Materiale filtrante in fibra sinteticaclasse G3
15°C ... 32°C
Controllo temperatura acqua in ingresso, evaporatore, condensatore,
led e relè segnalazione allarme
SCHEMA DI FUNZIONAMENTO
In figura è schematizzato il funzionamento, denominato ad aria neutra.
L'aria, filtrata attraverso la sezione filtrante (1), subisce trattamento di
pre-raffreddamento tramite lo scambiatore ad acqua refrigerata (2)
proveniente dal collettore dell’impianto radiante (8).
L'utilizzo di acqua refrigerata per preraffreddare l'aria è fondamentale
per l'efficienza del processo, poichè è possibile rendere minimo
l'impegno di potenza elettrica del compressore frigorifero (4).
L'aria viene poi deumidificata attraversando la sequenza di batterie
alettate di un circuito frigorifero:
- nella prima batteria (3) vi è la deumidificazione vera e propria,
- nella seconda (5) vi è il postriscaldamento, effettuato tramite il calore
sviluppato dal circuito frigorifero.
La batteria (5) è dotata di un secondo rango, detto di “post-trattamento”,
situato immediatamente a valle del condensatore del circuito frigorifero
ed ha la funzione di ridurre la temperatura dell’aria espulsa dalla macchina
ad un valore non superiore a quello in ingresso.
IMMAGINE PRODOTTO
PDU26
DESCRIZIONE
Il deumidificatore PDU26 è una macchina a ciclo frigorifero
concepita come componente di impianto.
Adatta per installazione in controsoffitto, per la distribuzione
dell’aria trattata, abbinabile a plenum di mandata preforato o
canalizzabile per piccole reti di distribuzione.
Gli impianti di raffrescamento utilizzano acqua refrigerata a
temperature comprese tra 15 e 20°C, sufficientI per portare
gli ambienti alla temperatura desiderata ma non adeguata ad
effettuare la deumidificazione.
Per abbattere quest’ultima servirebbe acqua a 7°C, la cui
produzione da parte del refrigeratore avviene con resa
sensibilmente minore rispetto all’acqua a 15-20°C.
I deumidificatori a ciclo frigorifero raffreddati ad acqua
permettono di mantenere negli ambienti l’umidit
à dell’aria a
valori ottimali (55-65%) con i seguenti vantaggi rispetto ad
altri sistemi:
-
utilizzano l’acqua refrigerata disponibile
dell’impianto a pannelli radianti;
-
permettono di trattare l’aria senza modificarne la
temperatura e quindi senza interferire
negativamente con l’operato dei pannelli radianti e
del loro sistema di regolazione.
ARTICOLO
PDU26
Articoli correlati
PDU2PL
INFORMAZIONI
Deumidificatore da controsoffitto
Plenum di raccordo mandata aria
DATI CARATTERISTICI
Portata aria nominale (Vel.2)
Prevalenza (impostazione di fabbrica)
Umidità asportata (*)
Potenza elettrica assorbita
Potenza elettrica ventilatore
Corrente massima assorbita
Portata acqua totale
Perdita di carico acqua
CARATTERISTICHE TECNICHE
DATI ACUSTICI (**)
Livello di
potenza sonora
Velocità 1
Velocità 2
Velocità 3
Telaio macchina e struttura in pannelli di lamiera zincata,
rivestitimento interno fonoassorbente con poliuretano
espanso acellule aperte.
Filtro tipo G3 estraibile con struttura lamiera zincata.
Circuito frigorifero in tubi di rame, batterie alettate in
alluminio e tubi in rame, compressore frigorifero alternativo a
pistone, filtro per l’umidità.
Circuito idraulico in tubi di rame, batteria alettata in alluminio
per pretrattamento dell’aria, scambiatore a piastre per il
raffreddamento del refrigerante, valvola on-off per il cambio
modalità di funzionamento.
Ventilatore di tipo centrifugo a pale rivolte in avanti, doppia
aspirazione con motore direttamente accoppiato, 3 velocità.
m3/h
Pa
l/g
W
W
A
l/h
kPa
200
15
25,5
380
30
2,4
220
12
200
15
44
65
Ventilazione
Deumidificazione
db(A)
db(A)
39,6
46
41,4
47,5
46,2
49,2
(*) condizioni: 26°C - 65% UR - Acqua ingresso 15°C
PREVALENZA DISPONIBILE SECONDO VELOCITA’
(**) il livello di pressione sonora equivalente è in funzione del locale in
cui viene installata la macchina, della presenza o meno di canale e/o
plenum. Generalmente il valore è 7-10 db(A) inferiore a quello della
potenza sonora e con canale e/o plenum si riduce ulteriormente.
E’ NECESSARIO LASCIARE UNO
SPAZIO LIBERO DI ALMENO 60 cm
SUL LATO DEI COLLEGAMENTI IDRAULICI
ED ELETTRICI E CONSERVARE L’ACCESSIBILIETA’
PER FUTURE OPERAZIONI DI MANUTENZIONE
O RIPARAZIONE
136
137
Portata aria
Velocità 1
Velocità 2
Velocità 3
m3/h
Pa
Pa
Pa
