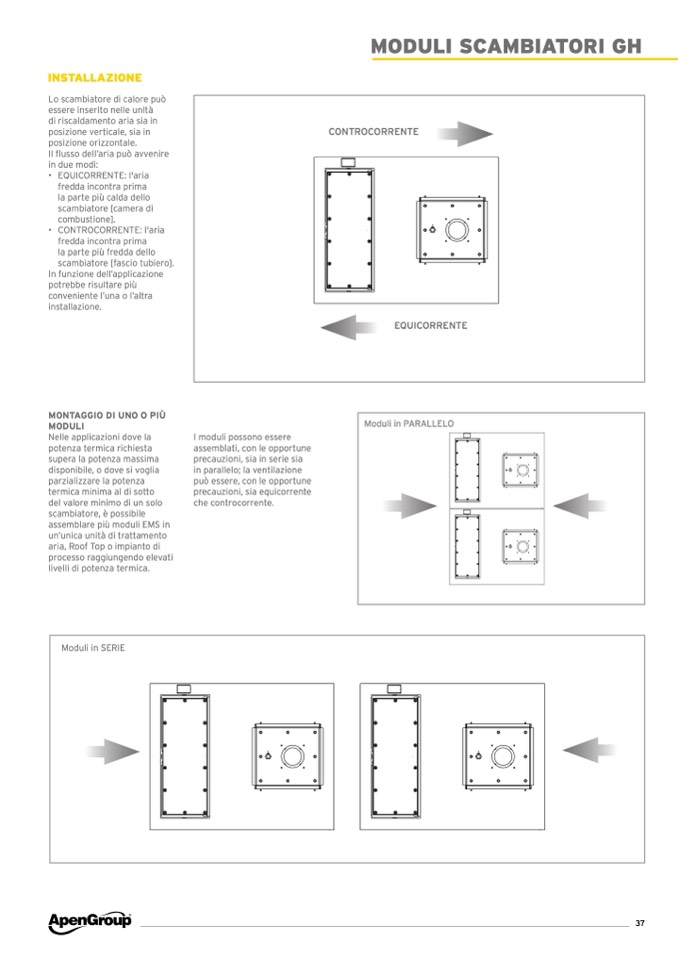

INSTALLAZIONE
Lo scambiatore di calore può
essere inserito nelle unità
di riscaldamento aria sia in
posizione verticale, sia in
posizione orizzontale.
Il flusso dell’aria può avvenire
in due modi:
• EQUICORRENTE: l'aria
fredda incontra prima
la parte più calda dello
scambiatore [camera di
combustione].
• CONTROCORRENTE: l'aria
fredda incontra prima
la parte più fredda dello
scambiatore [fascio tubiero].
In funzione dell’applicazione
potrebbe risultare più
conveniente l’una o l’altra
installazione.
MONTAGGIO DI UNO O PIÙ
MODULI
Nelle applicazioni dove la
potenza termica richiesta
supera la potenza massima
disponibile, o dove si voglia
parzializzare la potenza
termica minima al di sotto
del valore minimo di un solo
scambiatore, è possibile
assemblare più moduli EMS in
un’unica unità di trattamento
aria, Roof Top o impianto di
processo raggiungendo elevati
livelli di potenza termica.
Moduli in SERIE
CONTROCORRENTE
I moduli possono essere
assemblati, con le opportune
precauzioni, sia in serie sia
in parallelo; la ventilazione
può essere, con le opportune
precauzioni, sia equicorrente
che controcorrente.
MODULI SCAMBIATORI GH
EQUICORRENTE
Moduli in PARALLELO
