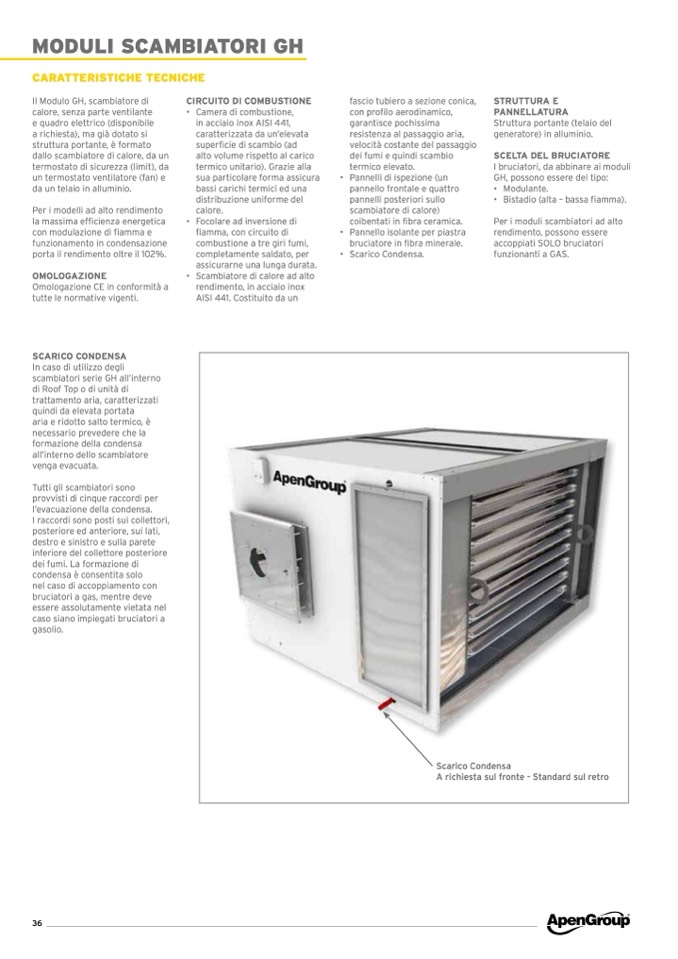

MODULI SCAMBIATORI GH
CARATTERISTICHE TECNICHE
Il Modulo GH, scambiatore di
calore, senza parte ventilante
e quadro elettrico (disponibile
a richiesta), ma già dotato si
struttura portante, è formato
dallo scambiatore di calore, da un
termostato di sicurezza (limit), da
un termostato ventilatore (fan) e
da un telaio in alluminio.
Per i modelli ad alto rendimento
la massima efficienza energetica
con modulazione di fiamma e
funzionamento in condensazione
porta il rendimento oltre il 102%.
OMOLOGAZIONE
Omologazione CE in conformità a
tutte le normative vigenti.
SCARICO CONDENSA
In caso di utilizzo degli
scambiatori serie GH all’interno
di Roof Top o di unità di
trattamento aria, caratterizzati
quindi da elevata portata
aria e ridotto salto termico, è
necessario prevedere che la
formazione della condensa
all’interno dello scambiatore
venga evacuata.
Tutti gli scambiatori sono
provvisti di cinque raccordi per
l’evacuazione della condensa.
I raccordi sono posti sui collettori,
posteriore ed anteriore, sui lati,
destro e sinistro e sulla parete
inferiore del collettore posteriore
dei fumi. La formazione di
condensa è consentita solo
nel caso di accoppiamento con
bruciatori a gas, mentre deve
essere assolutamente vietata nel
caso siano impiegati bruciatori a
gasolio.
CIRCUITO DI COMBUSTIONE
• Camera di combustione,
in acciaio inox AISI 441,
caratterizzata da un’elevata
superficie di scambio (ad
alto volume rispetto al carico
termico unitario). Grazie alla
sua particolare forma assicura
bassi carichi termici ed una
distribuzione uniforme del
calore.
• Focolare ad inversione di
fiamma, con circuito di
combustione a tre giri fumi,
completamente saldato, per
assicurarne una lunga durata.
• Scambiatore di calore ad alto
rendimento, in acciaio inox
AISI 441. Costituito da un
fascio tubiero a sezione conica,
con profilo aerodinamico,
garantisce pochissima
resistenza al passaggio aria,
velocità costante del passaggio
dei fumi e quindi scambio
termico elevato.
• Pannelli di ispezione (un
pannello frontale e quattro
pannelli posteriori sullo
scambiatore di calore)
coibentati in fibra ceramica.
• Pannello isolante per piastra
bruciatore in fibra minerale.
• Scarico Condensa.
STRUTTURA E
PANNELLATURA
Struttura portante (telaio del
generatore) in alluminio.
SCELTA DEL BRUCIATORE
I bruciatori, da abbinare ai moduli
GH, possono essere del tipo:
• Modulante.
• Bistadio (alta – bassa fiamma).
Per i moduli scambiatori ad alto
rendimento, possono essere
accoppiati SOLO bruciatori
funzionanti a GAS.
Scarico Condensa
A richiesta sul fronte - Standard sul retro
