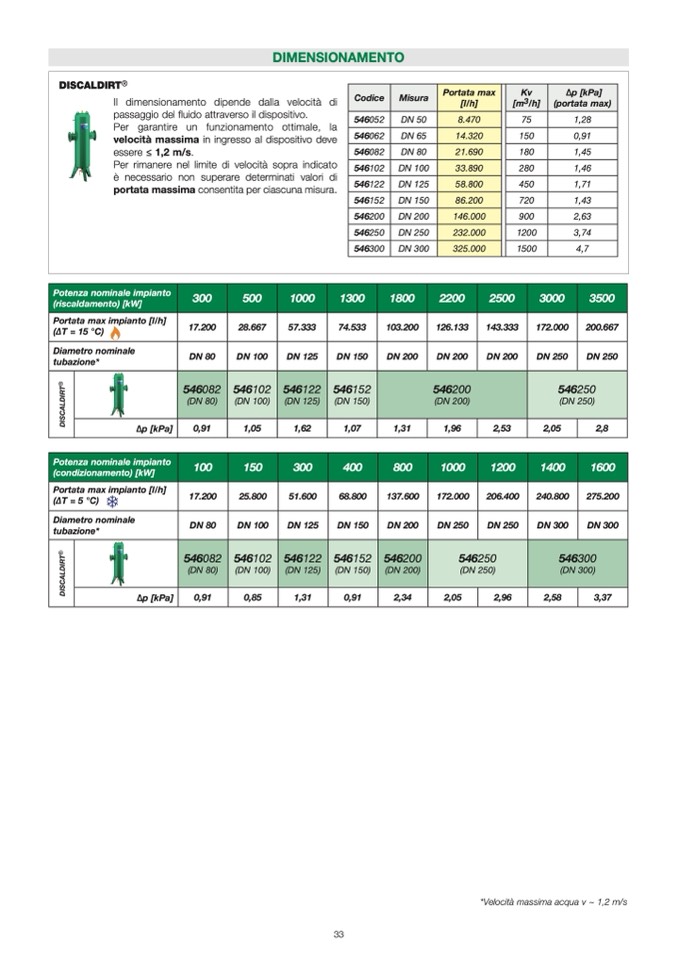

DIMENSIONAMENTO

DISCALDIRT®

Il dimensionamento dipende dalla velocit

à di

passaggio del fluido attraverso il dispositivo.

Per garantire un funzionamento ottimale, la

velocità massima in ingresso al dispositivo deve

essere ≤ 1,2 m/s.

Per rimanere nel limite di velocit

à sopra indicato

è necessario non superare determinati valori di

portata massima consentita per ciascuna misura.

Codice

Misura

Portata max

[l/h]

Kv

[m3/h]

∆p [kPa]

(portata max)

546052

DN 50

8.470

75

1,28

546062

DN 65

14.320

150

0,91

546082

DN 80

21.690

180

1,45

546102

DN 100

33.890

280

1,46

546122

DN 125

58.800

450

1,71

546152

DN 150

86.200

720

1,43

546200

DN 200

146.000

900

2,63

546250

DN 250

232.000

1200

3,74

546300

DN 300

325.000

1500

4,7

Potenza nominale impianto

(riscaldamento) [kW]

300

500

1000

1300

1800

2200

2500

3000

3500

Portata max impianto [l/h]

(∆T = 15 °C)

Diametro nominale

tubazione*

∆p

[kPa]

Portata max impianto [l/h]

(∆T = 5 °C)

Diametro nominale

tubazione*

∆p

[kPa]

17.200

DN 80

17.200

DN 80

28.667

DN 100

25.800

DN 100

57.333

DN 125

51.600

DN 125

74.533

DN 150

68.800

DN 150

103.200

DN 200

137.600

DN 200

126.133

DN 200

172.000

DN 250

143.333

DN 200

206.400

DN 250

172.000

DN 250

240.800

DN 300

200.667

DN 250

275.200

DN 300

33

*Velocit

à massima acqua v ~ 1,2 m/s

546082

(DN 80)

546102

(DN 100)

546122

(DN 125)

546152

(DN 150)

546200

(DN 200)

546250

(DN 250)

0,91

1,05

1,62

1,07

1,31

1,96

2,53

2,05

2,8

Potenza nominale impianto

(condizionamento) [kW]

100

150

300

400

800

1000

1200

1400

1600

546082

(DN 80)

546102

(DN 100)

546122

(DN 125)

546152

(DN 150)

546200

(DN 200)

546250

(DN 250)

546300

(DN 300)

0,91

0,85

1,31

0,91

2,34

2,05

2,96

2,58

3,37
