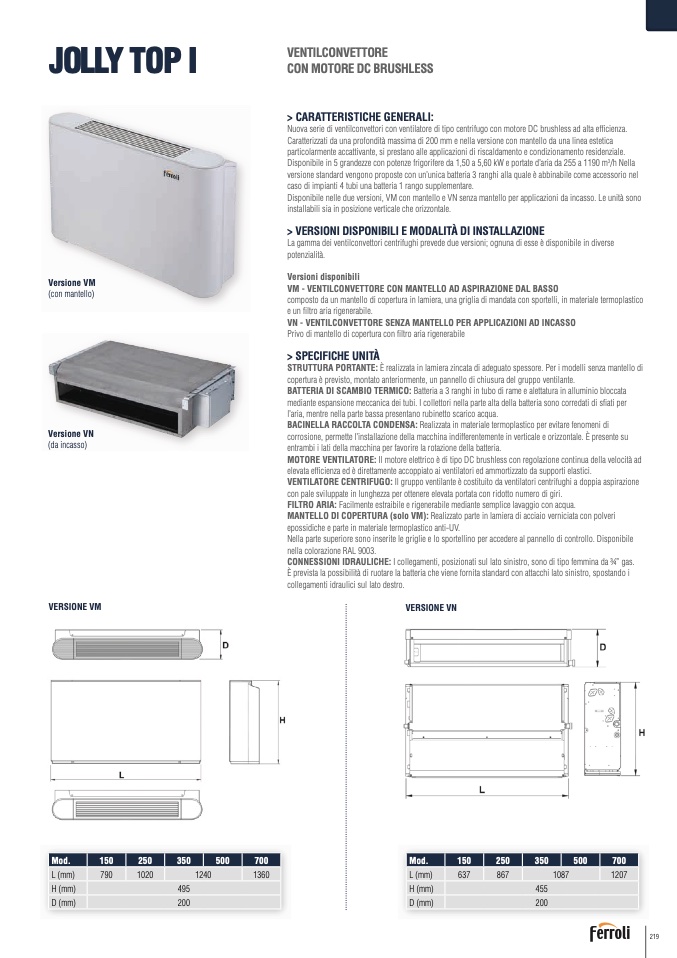

JOLLY TOP IVENTILCONVETTOR

E

CON MOTORE DC BRUSHLES

S

Versione VM

(con mantello)

Versione V

N

(da incasso)

> CARATTERISTICHE GENERALI:

Nuova serie di ventilconvettori con ventilatore di tipo centrifugo con motore DC brushless ad alta efficienza.

Caratterizzati da una profondità massima di 200 mm e nella versione con mantello da una linea estetica

particolarmente accattivante, si prestano alle applicazioni di riscaldamento e condizionamento residenziale.

Disponibile in 5 grandezze con potenze frigorifere da 1,50 a 5,60 kW e portate d’aria da 255 a 1190 m3/h Nella

versione standard vengono proposte con un’unica batteria 3 ranghi alla quale è abbinabile come accessorio ne

l

caso di impianti 4 tubi una batteria 1 rango supplementare

.

Disponibile nelle due versioni, VM con mantello e VN senza mantello per applicazioni da incasso. Le unità sono

installabili sia in posizione verticale che orizzontale

.

> VERSIONI DISPONIBILI E MODALITÀ DI INSTALLAZIONE

La gamma dei ventilconvettori centrifughi prevede due versioni; ognuna di esse è disponibile in diverse

potenzialità

.

Versioni disponibili

VM - VENTILCONVETTORE CON MANTELLO AD ASPIRAZIONE DAL BASSO

composto da un mantello di copertura in lamiera, una griglia di mandata con sportelli, in materiale termoplastico

e un filtro aria rigenerabile.

VN - VENTILCONVETTORE SENZA MANTELLO PER APPLICAZIONI AD INCASSO

Privo di mantello di copertura con filtro aria rigenerabile

> SPECIFICHE UNITÀ

STRUTTURA PORTANTE: È realizzata in lamiera zincata di adeguato spessore. Per i modelli senza mantello di

copertura è previsto, montato anteriormente, un pannello di chiusura del gruppo ventilante.

BATTERIA DI SCAMBIO TERMICO: Batteria a 3 ranghi in tubo di rame e alettatura in alluminio bloccata

mediante espansione meccanica dei tubi. I collettori nella parte alta della batteria sono corredati di sfiati per

l’aria, mentre nella parte bassa presentano rubinetto scarico acqua.

BACINELLA RACCOLTA CONDENSA: Realizzata in materiale termoplastico per evitare fenomeni di

corrosione, permette l’installazione della macchina indifferentemente in verticale e orizzontale. È presente s

u

entrambi i lati della macchina per favorire la rotazione della batteria.

MOTORE VENTILATORE: Il motore elettrico è di tipo DC brushless con regolazione continua della velocità a

d

elevata efficienza ed è direttamente accoppiato ai ventilatori ed ammortizzato da supporti elastici.

VENTILATORE CENTRIFUGO: Il gruppo ventilante è costituito da ventilatori centrifughi a doppia aspirazion

e

con pale sviluppate in lunghezza per ottenere elevata portata con ridotto numero di giri.

FILTRO ARIA: Facilmente estraibile e rigenerabile mediante semplice lavaggio con acqua.

MANTELLO DI COPERTURA (solo VM): Realizzato parte in lamiera di acciaio verniciata con polver

i

epossidiche e parte in materiale termoplastico anti-UV.

Nella parte superiore sono inserite le griglie e lo sportellino per accedere al pannello di controllo. Disponibile

nella colorazione RAL 9003.

CONNESSIONI IDRAULICHE: I collegamenti, posizionati sul lato sinistro, sono di tipo femmina da ¾” gas

.

È prevista la possibilità di ruotare la batteria che viene fornita standard con attacchi lato sinistro, spostando i

collegamenti idraulici sul lato destro.

VERSIONE VM

VERSIONE V

N

Mod.

150

250

350

500

700

Mod.

150

250

350

500

700

L (mm)

790

1020

1240

136

0

L (mm)

637

867

1087

1207

H (mm)

495

H (mm)

455

D (mm)

200

D (mm)

200

219
