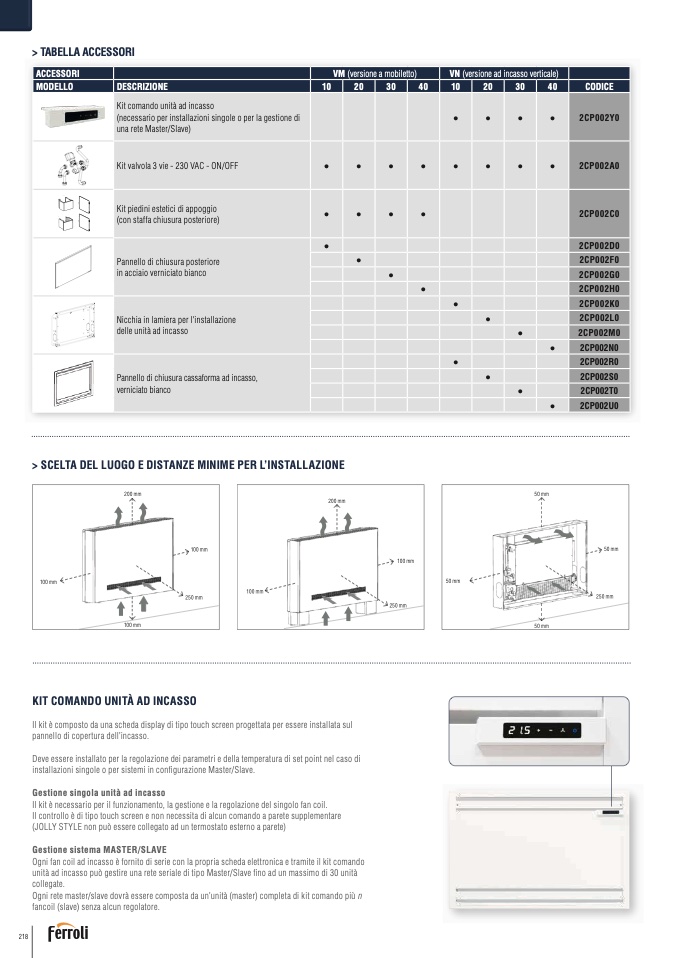

> TABELLA ACCESSOR
I
ACCESSORI
VM (versione a mobiletto)
VN (versione ad incasso verticale)
MODELLO
DESCRIZIONE
10
20
30
40
10
20
30
40
CODIC
E
Kit comando unità ad incasso
(necessario per installazioni singole o per la gestione di
una rete Master/Slave
)
●
●
●
●
2CP002Y0
Kit valvola 3 vie - 230 VAC - ON/OFF
●
●
●
●
●
●
●
●
2CP002A0
Kit piedini estetici di appoggio
(con staffa chiusura posteriore)
●
●
●
●
2CP002C0
●
2CP002D
0
Pannello di chiusura posteriore
in acciaio verniciato bianc
o
●
2CP002F
0
●
2CP002G0
●
2CP002H
0
●
2CP002K0
Nicchia in lamiera per l'installazion
e
delle unità ad incass
o
●
2CP002L0
●
2CP002M0
●
2CP002N
0
●
2CP002R
0
Pannello di chiusura cassaforma ad incasso
,
verniciato bianc
o
●
2CP002S
0
●
2CP002T
0
●
2CP002U
0
> SCELTA DEL LUOGO E DISTANZE MINIME PER L’INSTALLAZIONE
200 m
m
50 mm
200 mm
100 m
m
100 mm
250 mm
100 mm
100 mm
250 mm
50 mm
50 m
m
250 mm
100 m
m
50 mm
KIT COMANDO UNITÀ AD INCASSO
Il kit è composto da una scheda display di tipo touch screen progettata per essere installata su
l
pannello di copertura dell’incasso.
Deve essere installato per la regolazione dei parametri e della temperatura di set point nel caso di
installazioni singole o per sistemi in con
figurazione Master/Slave.
Gestione singola unità ad incasso
Il kit è necessario per il funzionamento, la gestione e la regolazione del singolo fan coil
.
Il controllo è di tipo touch screen e non necessita di alcun comando a parete supplementare
(JOLLY STYLE non può essere collegato ad un termostato esterno a parete)
Gestione sistema MASTER/SLAV
E
Ogni fan coil ad incasso è fornito di serie con la propria scheda elettronica e tramite il kit comando
unità ad incasso può gestire una rete seriale di tipo Master/Slave
fino ad un massimo di 30 unità
collegate
.
Ogni rete master/slave dovrà essere composta da un’unità (master) completa di kit comando più n
fancoil (slave) senza alcun regolatore.
218
