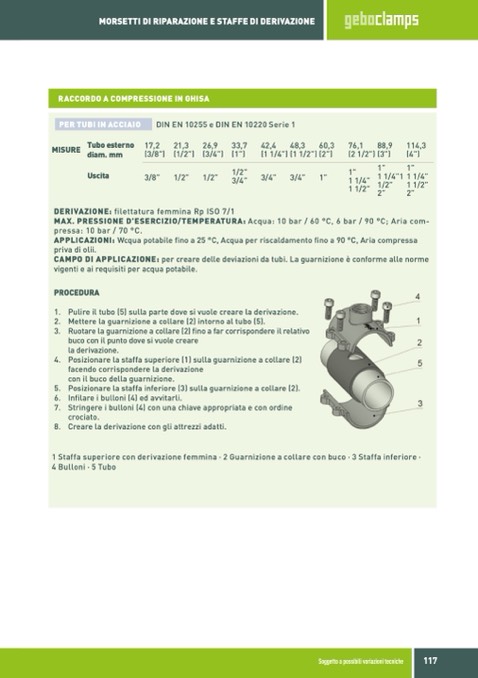

MORSETTI DI RIPARAZIONE E STAFFE DI DERIVAZIONE

RACCORDO A COMPRESSIONE IN GHISA

PER TUBI IN ACCIAIO

DIN EN 10255 e DIN EN 10220 Serie 1

MISURE

Tuboesterno 17,2 21,3 26,9 33,7 42,4 48,3 60,3

76,1 88,9

(2 1/2”) (3”)

114,3

(4”)

1”

1 1/4”

1 1/2”

2”

diam. mm

(3/8”) (1/2”) (3/4”) (1”)

(1 1/4”) (1 1/2”) (2”)

1/2”

Uscita

3/8” 1/2” 1/2” 3/4” 3/4” 3/4” 1”

1”

1”

1 1/4”

1 1/4”1

DERIVAZIONE: filettatura femmina Rp ISO 7/1

MAX. PRESSIONE D’ESERCIZIO/TEMPERATURA: Acqua: 10 bar / 60 °C, 6 bar / 90 °C; Aria com-

pressa: 10 bar / 70 °C.

APPLICAZIONI: Wcqua potabile fino a 25 °C, Acqua per riscaldamento fino a 90 °C, Aria compressa

priva di olii.

CAMPO DI APPLICAZIONE: per creare delle deviazioni da tubi. La guarnizione è conforme alle norme

vigenti e ai requisiti per acqua potabile.

PROCEDURA

1. Pulire il tubo (5) sulla parte dove si vuole creare la derivazione.

2. Mettere la guarnizione a collare (2) intorno al tubo (5).

3. Ruotare la guarnizione a collare (2) fino a far corrispondere il relativo

buco con il punto dove si vuole creare

la derivazione.

4. Posizionare la staffa superiore (1) sulla guarnizione a collare (2)

facendo corrispondere la derivazione

con il buco della guarnizione.

5. Posizionare la staffa inferiore (3) sulla guarnizione a collare (2).

6. Infilare i bulloni (4) ed avvitarli.

7. Stringere i bulloni (4) con una chiave appropriata e con ordine

crociato.

8. Creare la derivazione con gli attrezzi adatti.

1 Staffa superiore con derivazione femmina · 2 Guarnizione a collare con buco · 3 Staffa inferiore ·

4 Bulloni · 5 Tubo

1 1/2”

1/2”

2”

Soggetto a possibili variazioni tecniche
