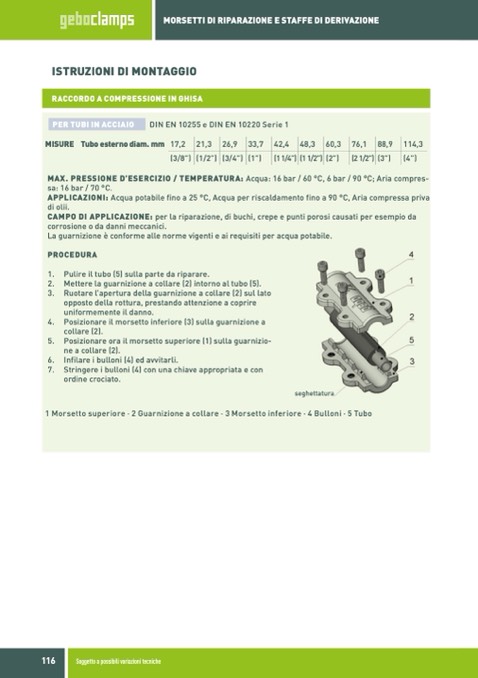

MORSETTI DI RIPARAZIONE E STAFFE DI DERIVAZIONE

ISTRUZIONI DI MONTAGGIO

RACCORDO A COMPRESSIONE IN GHISA

PER TUBI IN ACCIAIO

DIN EN 10255 e DIN EN 10220 Serie 1

MISURE Tubo esterno diam. mm 17,2 21,3 26,9 33,7 42,4 48,3 60,3 76,1 88,9 114,3

(3/8”) (1/2”) (3/4”) (1”) (11/4”) (11/2”) (2”) (21/2”) (3”) (4”)

MAX. PRESSIONE D’ESERCIZIO / TEMPERATURA: Acqua: 16 bar / 60 °C, 6 bar / 90 °C; Aria compres-

sa: 16 bar / 70 °C.

APPLICAZIONI: Acqua potabile fino a 25 °C, Acqua per riscaldamento fino a 90 °C, Aria compressa priva

di olii.

CAMPO DI APPLICAZIONE: per la riparazione, di buchi, crepe e punti porosi causati per esempio da

corrosione o da danni meccanici.

La guarnizione è conforme alle norme vigenti e ai requisiti per acqua potabile.

PROCEDURA

1. Pulire il tubo (5) sulla parte da riparare.

2. Mettere la guarnizione a collare (2) intorno al tubo (5).

3. Ruotare l’apertura della guarnizione a collare (2) sul lato

opposto della rottura, prestando attenzione a coprire

uniformemente il danno.

4. Posizionare il morsetto inferiore (3) sulla guarnizione a

collare (2).

5. Posizionare ora il morsetto superiore (1) sulla guarnizio-

ne a collare (2).

6. Infilare i bulloni (4) ed avvitarli.

7. Stringere i bulloni (4) con una chiave appropriata e con

ordine crociato.

1 Morsetto superiore · 2 Guarnizione a collare · 3 Morsetto inferiore · 4 Bulloni · 5 Tubo

seghettatura
