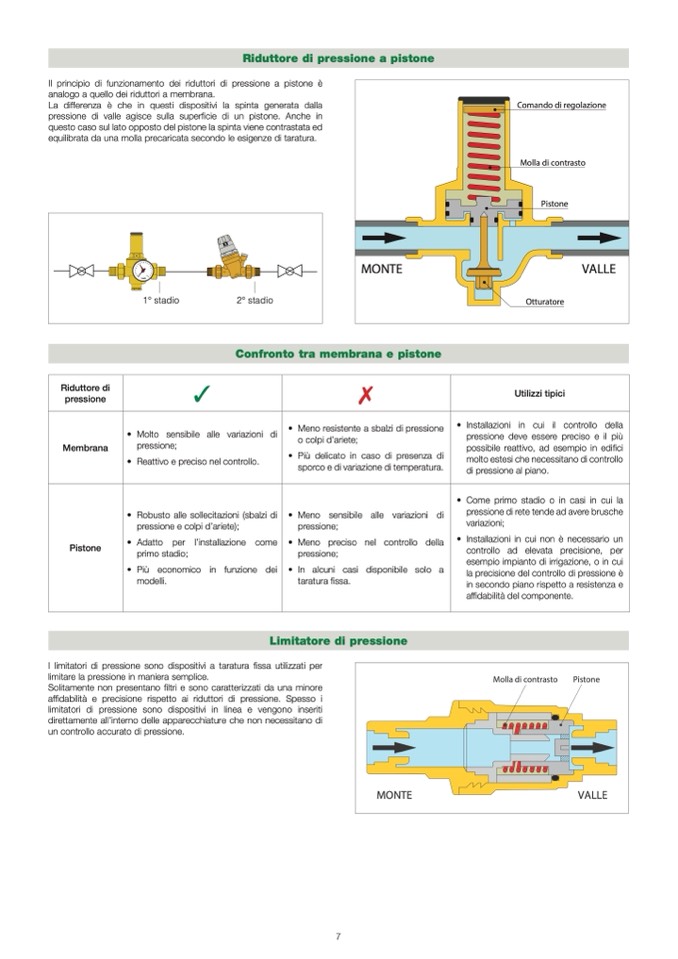

Riduttore di pressione a pistone
Il principio di funzionament
Poodsesibriildeuttori diPopsressibsiloene a pistone è
analogo a quello dei ridutto
erisapamnesmiobnreana. espansione
La differenza è che in questi dispositivi la spinta generata dalla
pressione di valle agisce sulla superficie di un pistone. Anche in
questo caso sul lato opposto del pistone la spinta viene contrastata ed
equilibrata da una molla precaricata secondo le esigenze di taratura.
1° stadio
2° stadio
Comando di regolazione
Molla di contrasto
Pistone
MONTE
VALLE
Otturatore
0
10
CALEFFI
1° stadio
2° stadio
Limitatore di pressione
I limitatori di pressione sono dispositivi a taratura
fissa utilizzati per
limitare la pressione in maniera semplice.
Solitamente non presentano filtri e sono caratterizzati da una minore
af
fidabilità e precisione rispetto ai riduttori di pressione. Spesso i
limitatori di pressione sono dispositivi in linea e vengono inseriti
direttamente all’interno delle apparecchiature che non necessitano di
un controllo accurato di pressione.
Confronto tra membrana e pistone
Riduttore di
pressione
Utilizzi tipici
Membrana
• Molto sensibile alle variazioni di
pressione;
• Reattivo e preciso nel controllo.
• Meno resistente a sbalzi di pressione
o colpi d’ariete;
• Pi
ù delicato in caso di presenza di
sporco e di variazione di temperatura.
• Installazioni in cui il controllo della
pressione deve essere preciso e il più
possibile reattivo, ad esempio in edi
fici
molto estesi che necessitano di controllo
di pressione al piano.
Pistone
• Robusto alle sollecitazioni (sbalzi di
pressione e colpi d’ariete);
• Adatto per l’installazione come
primo stadio;
• Più economico in funzione dei
modelli.
• Meno sensibile alle variazioni di
pressione;
• Meno preciso nel controllo della
pressione;
• In alcuni casi disponibile solo a
taratura
fissa.
• Come primo stadio o in casi in cui la
pressione di rete tende ad avere brusche
variazioni;
• Installazioni in cui non è necessario un
controllo ad elevata precisione, per
esempio impianto di irrigazione, o in cui
la precisione del controllo di pressione
è
in secondo piano rispetto a resistenza e
af
fidabilità del componente.
MONTE
Molla di contrasto
Pistone
VALLE
