CARATTERISTICHE

IMPIANTO

FOCUS RIDUTTORI

VANTAGGI

SVANTAGGI

• Piano tecnico intermedio e in copertura;

• Generatori produzione ACS in cascata e in pressione a circa 200 kPa (2 bar);

• Scambiatore intermedio per ricircolo piani inferiori.

• Riduttore di pressione per singola unità;

• Riduttore di pressione su colonna principale.

• Controllo della pressione puntuale;

• Riduttore di pressione sulla colonna principale come primo stadio di riduzione per i piani inferiori;

• Minor numero di riduttori di pressione installati, evitando l’installazione di riduttori in serie all’ingresso di ogni unit

à.

• Locale tecnico intermedio per scambiatore e relativa componentistica di distribuzione e di sicurezza;

• Necessit

à di spazi dedicati (spazi inutilizzabili per usi commerciali).

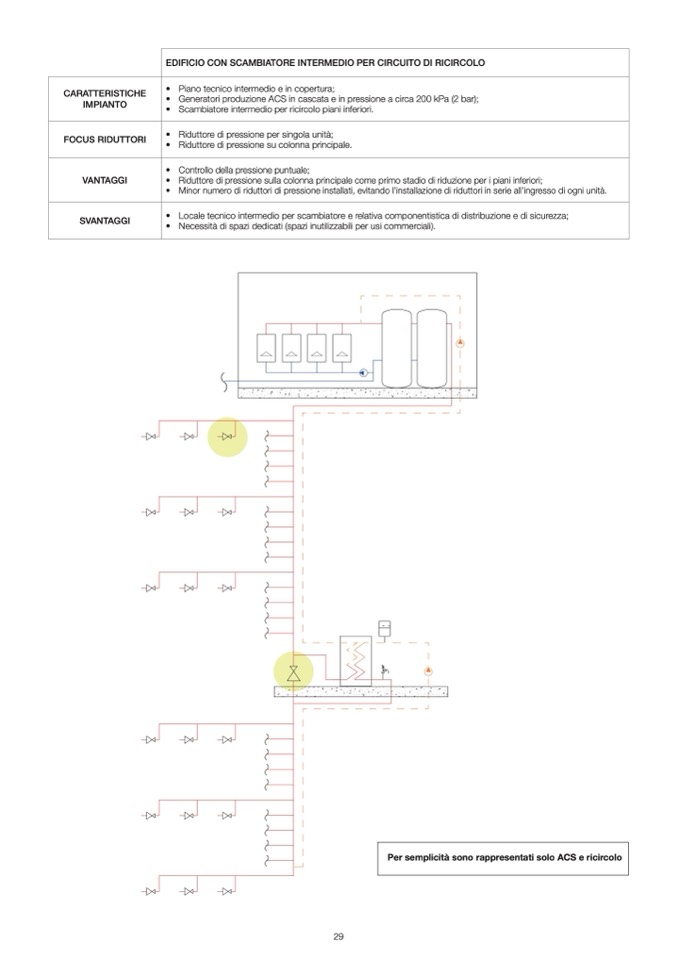

EDIFICIO CON SCAMBIATORE INTERMEDIO PER CIRCUITO DI RICIRCOLO

29

Per semplicità sono rappresentati solo ACS e ricircolo
