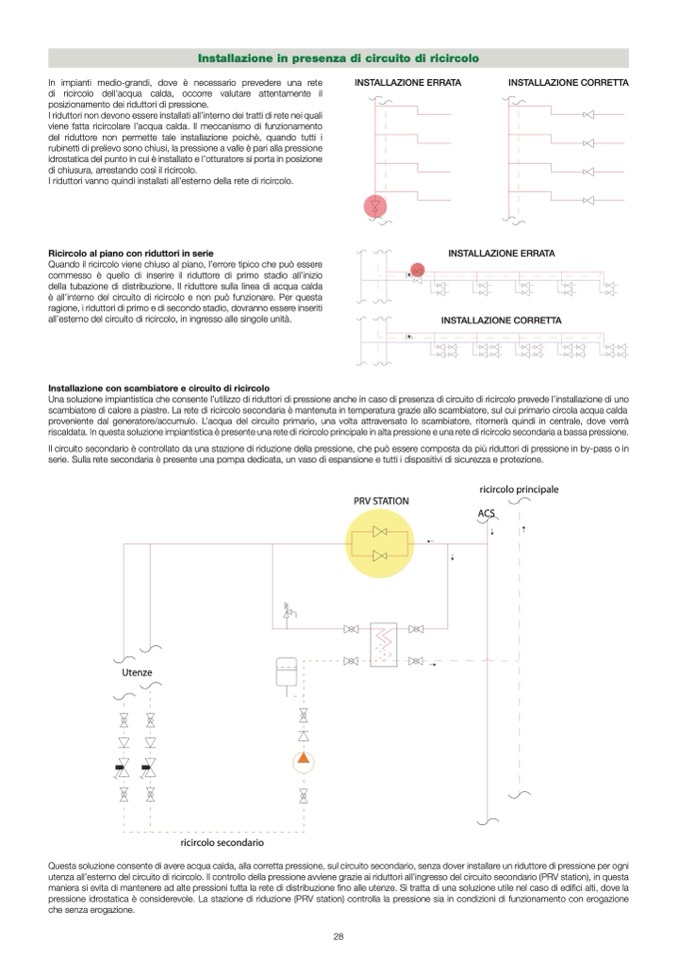

In impianti medio-grandi, dove

è necessario prevedere una rete

di ricircolo dell’acqua calda, occorre valutare attentamente il

posizionamento dei riduttori di pressione.

I riduttori non devono essere installati all’interno dei tratti di rete nei quali

viene fatta ricircolare l’acqua calda. Il meccanismo di funzionamento

del riduttore non permette tale installazione poichè, quando tutti i

rubinetti di prelievo sono chiusi, la pressione a valle

è pari alla pressione

idrostatica del punto in cui

è installato e l’otturatore si porta in posizione

di chiusura, arrestando cos

ì il ricircolo.

I riduttori vanno quindi installati all’esterno della rete di ricircolo.

Ricircolo al piano con riduttori in serie

Quando il ricircolo viene chiuso al piano, l’errore tipico che pu

ò essere

commesso

è quello di inserire il riduttore di primo stadio all’inizio

della tubazione di distribuzione. Il riduttore sulla linea di acqua calda

è all’interno del circuito di ricircolo e non pu

ò funzionare. Per questa

ragione, i riduttori di primo e di secondo stadio, dovranno essere inseriti

all’esterno del circuito di ricircolo, in ingresso alle singole unit

à.

Installazione con scambiatore e circuito di ricircolo

INSTALLAZIONE ERRATA

INSTALLAZIONE CORRETTA

Installazione in presenza di circuito di ricircolo

INSTALLAZIONE ERRATA

INSTALLAZIONE CORRETTA

Una soluzione impiantistica che consente l’utilizzo di riduttori di pressione anche in caso di presenza di circuito di ricircolo prevede l’installazione di uno

scambiatore di calore a piastre. La rete di ricircolo secondaria

è mantenuta in temperatura grazie allo scambiatore, sul cui primario circola acqua calda

proveniente dal generatore/accumulo. L’acqua del circuito primario, una volta attraversato lo scambiatore, ritornerà quindi in centrale, dove verr

à

riscaldata. In questa soluzione impiantistica

è presente una rete di ricircolo principale in alta pressione e una rete di ricircolo secondaria a bassa pressione.

Il circuito secondario è controllato da una stazione di riduzione della pressione, che può essere composta da pi

ù riduttori di pressione in by-pass o in

serie. Sulla rete secondaria

è presente una pompa dedicata, un vaso di espansione e tutti i dispositivi di sicurezza e protezione.

PRV STATION

ricircolo principale

ACS

Utenze

ricircolo secondario

Questa soluzione consente di avere acqua calda, alla corretta pressione, sul circuito secondario, senza dover installare un riduttore di pressione per ogni

utenza all’esterno del circuito di ricircolo. Il controllo della pressione avviene grazie ai riduttori all’ingresso del circuito secondario (PRV station), in questa

maniera si evita di mantenere ad alte pressioni tutta la rete di distribuzione

fino alle utenze. Si tratta di una soluzione utile nel caso di edifici alti, dove la

pressione idrostatica è considerevole. La stazione di riduzione (PRV station) controlla la pressione sia in condizioni di funzionamento con erogazione

che senza erogazione.
