ESEMPI DI IMPIANTO

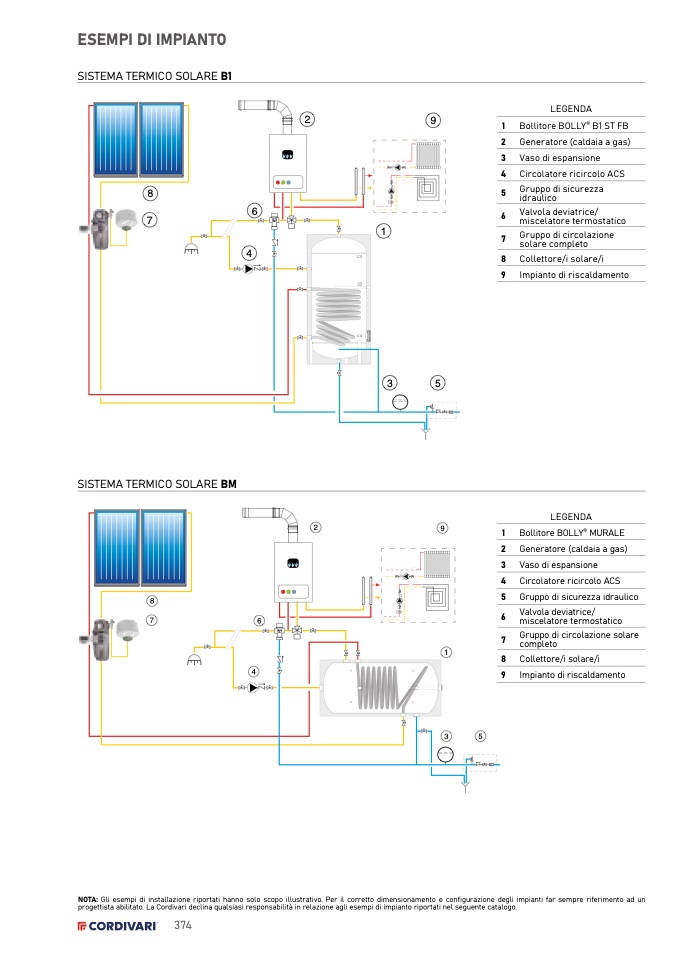

SISTEMA TERMICO SOLARE B1

2

9

LEGENDA

1 Bollitore BOLLY

®

B1 ST FB

2 Generatore (caldaia a gas)

3 Vaso di espansione

4 Circolatore ricircolo ACS

8

5

Gruppo di sicurezza

idraulico

7

6

4

6

Valvola deviatrice/

miscelatore termostatico

1

Gruppo di circolazione

solare completo

8 Collettore/i solare/i

9 Impianto di riscaldamento

7

3

5

SISTEMA TERMICO SOLARE BM

8

7

6

4

2

9

1

LEGENDA

1 Bollitore BOLLY

®

MURALE

2 Generatore (caldaia a gas)

3 Vaso di espansione

4 Circolatore ricircolo ACS

5 Gruppo di sicurezza idraulico

6

Valvola deviatrice/

miscelatore termostatico

Gruppo di circolazione solare

completo

8 Collettore/i solare/i

9 Impianto di riscaldamento

7

3

5

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto dimensionamento e configurazione degli impianti far sempre riferimento ad un

progettista abilitato. La Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riportati nel seguente catalogo.
