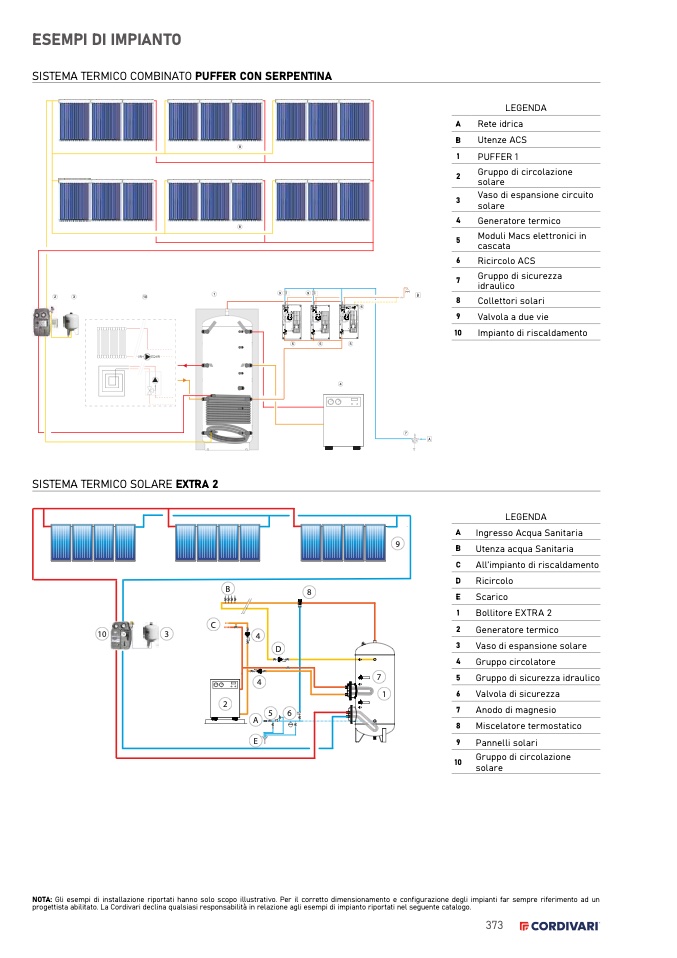

ESEMPI DI IMPIANTO

SISTEMA TERMICO COMBINATO PUFFER CON SERPENTINA

8

8

1

9

9

B

6

5

5

5

4

LEGENDA

A

Rete idrica

B

Utenze ACS

1

PUFFER 1

Gruppo di circolazione

solare

2

Vaso di espansione circuito

solare

3

4

Generatore termico

Moduli Macs elettronici in

cascata

5

6

Ricircolo ACS

Gruppo di sicurezza

idraulico

8

Collettori solari

9

Valvola a due vie

10

Impianto di riscaldamento

7

2

3

10

7

9

A

SISTEMA TERMICO SOLARE EXTRA 2

B

C

4

LEGENDA

A

Ingresso Acqua Sanitaria

B

Utenza acqua Sanitaria

C

All’impianto di riscaldamento

D

Ricircolo

E

Scarico

1

Bollitore EXTRA 2

2

Generatore termico

3

Vaso di espansione solare

4

Gruppo circolatore

5

Gruppo di sicurezza idraulico

6

Valvola di sicurezza

7

Anodo di magnesio

8

Miscelatore termostatico

10

3

8

D

4

2

A

5

6

7

1

E

9

10

Pannelli solari

Gruppo di circolazione

solare

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto dimensionamento e configurazione degli impianti far sempre riferimento ad un

progettista abilitato. La Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riportati nel seguente catalogo.
