ENERGIA SOLARE

SCHEMA IRRAGIAMENTO SOLARE

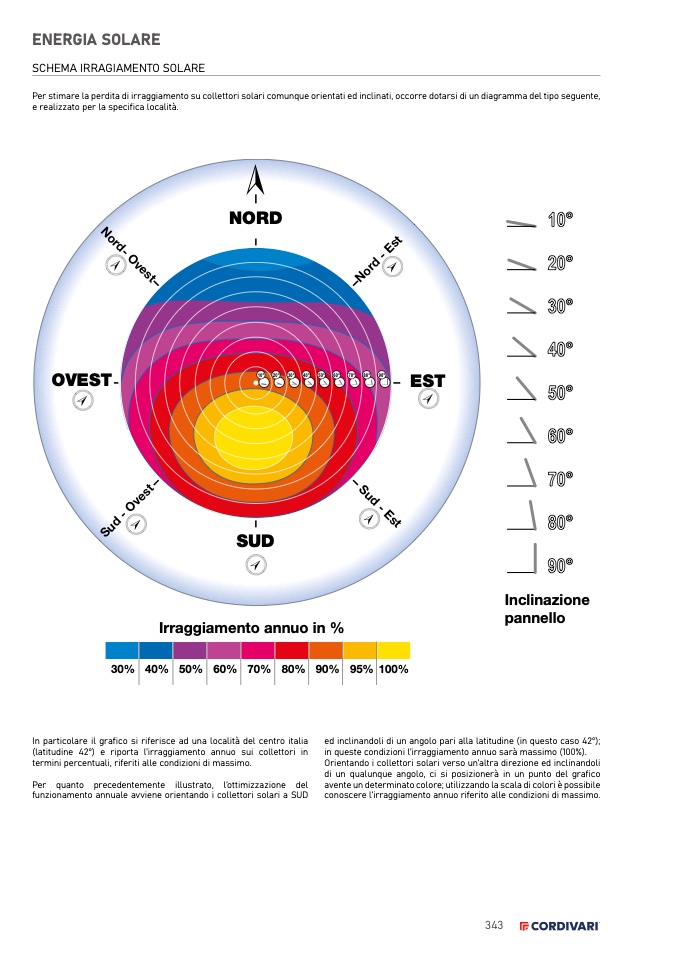

Per stimare la perdita di irraggiamento su collettori solari comunque orientati ed inclinati, occorre dotarsi di un diagramma del tipo seguente,

e realizzato per la specifica località.

NORD

OVEST

10°

20°

30°

40°

50°

60°

70°

80°

90°

EST

SUD

N

o

r

d

-

O

v

e

s

t

S

u

d

-

E

s

t

Sud - Ovest

Irraggiamento annuo in %

30% 40% 50% 60% 70% 80% 90% 95% 100%

10°

20°

30°

40°

50°

60°

70°

80°

90°

Inclinazione

pannello

In particolare il grafico si riferisce ad una località del centro italia

(latitudine 42°) e riporta l’irraggiamento annuo sui collettori in

termini percentuali, riferiti alle condizioni di massimo.

Per quanto precedentemente illustrato, l’ottimizzazione del

funzionamento annuale avviene orientando i collettori solari a SUD

ed inclinandoli di un angolo pari alla latitudine (in questo caso 42°);

in queste condizioni l’irraggiamento annuo sarà massimo (100%).

Orientando i collettori solari verso un’altra direzione ed inclinandoli

di un qualunque angolo, ci si posizionerà in un punto del grafico

avente un determinato colore; utilizzando la scala di colori è possibile

conoscere l’irraggiamento annuo riferito alle condizioni di massimo.
