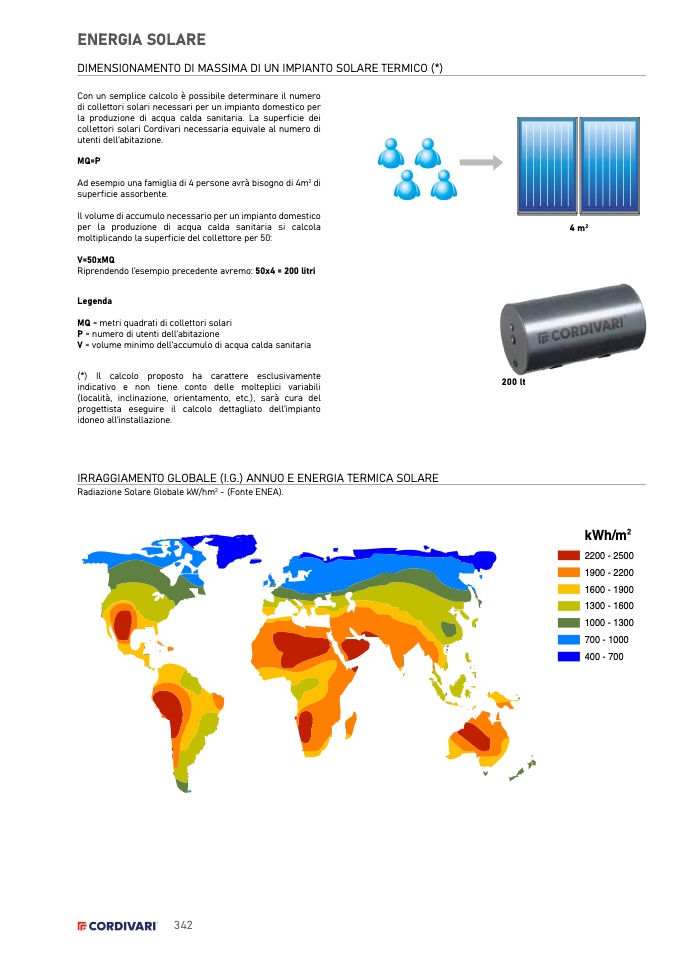

ENERGIA SOLARE

DIMENSIONAMENTO DI MASSIMA DI UN IMPIANTO SOLARE TERMICO (*)

Con un semplice calcolo è possibile determinare il numero

di collettori solari necessari per un impianto domestico per

la produzione di acqua calda sanitaria. La superficie dei

collettori solari Cordivari necessaria equivale al numero di

utenti dell’abitazione.

MQ=P

Ad esempio una famiglia di 4 persone avrà bisogno di 4m

2

di

superficie assorbente.

Il volume di accumulo necessario per un impianto domestico

per la produzione di acqua calda sanitaria si calcola

moltiplicando la superficie del collettore per 50:

V=50xMQ

Riprendendo l’esempio precedente avremo: 50x4 = 200 litri

Legenda

MQ = metri quadrati di collettori solari

P = numero di utenti dell’abitazione

V = volume minimo dell’accumulo di acqua calda sanitaria

(*) Il calcolo proposto ha carattere esclusivamente

indicativo e non tiene conto delle molteplici variabili

(località, inclinazione, orientamento, etc.), sarà cura del

progettista eseguire il calcolo dettagliato dell’impianto

idoneo all’installazione.

IRRAGGIAMENTO GLOBALE (I.G.) ANNUO E ENERGIA TERMICA SOLARE

Radiazione Solare Globale kW/hm

2

- (Fonte ENEA).

4 m

2

200 lt

kWh/m

2

2200 - 2500

1900 - 2200

1600 - 1900

1300 - 1600

1000 - 1300

700 - 1000

400 - 700

342
