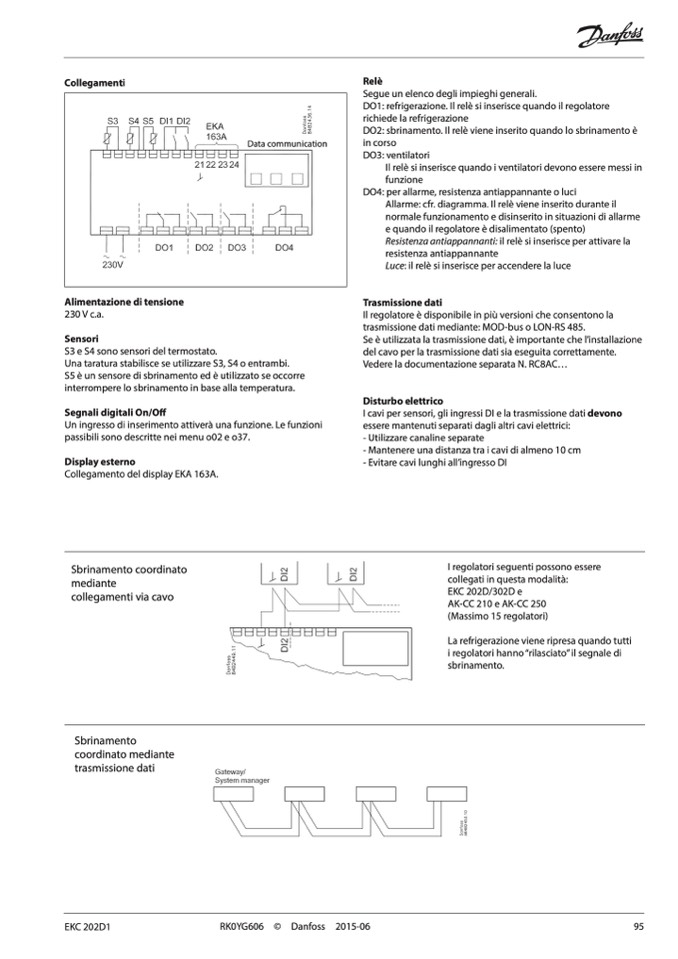

Collegamenti
Relè
Segue un elenco degli impieghi generali.
DO1: refrigerazione. Il relè si inserisce quando il regolatore
richiede la refrigerazione
DO2: sbrinamento. Il relè viene inserito quando lo sbrinamento è
in corso
DO3: ventilatori
Il relè si inserisce quando i ventilatori devono essere messi in
funzione
DO4: per allarme, resistenza antiappannante o luci
Allarme: cfr. diagramma. Il relè viene inserito durante il
normale funzionamento e disinserito in situazioni di allarme
e quando il regolatore è disalimentato (spento)
Resistenza antiappannanti: il relè si inserisce per attivare la
resistenza antiappannante
Luce: il relè si inserisce per accendere la luce
Trasmissione dati
Il regolatore è disponibile in più versioni che consentono la
trasmissione dati mediante: MOD-bus o LON-RS 485.
Se è utilizzata la trasmissione dati, è importante che l’installazione
del cavo per la trasmissione dati sia eseguita correttamente.
Vedere la documentazione separata N. RC8AC...
Disturbo elettrico
I cavi per sensori, gli ingressi DI e la trasmissione dati devono
essere mantenuti separati dagli altri cavi elettrici:
- Utilizzare canaline separate
- Mantenere una distanza tra i cavi di almeno 10 cm
- Evitare cavi lunghi all’ingresso DI
I regolatori seguenti possono essere
collegati in questa modalità:
EKC 202D/302D e
AK-CC 210 e AK-CC 250
(Massimo 15 regolatori)
La refrigerazione viene ripresa quando tutti
i regolatori hanno “rilasciato” il segnale di
sbrinamento.
Alimentazione di tensione
230 V c.a.
Sensori
S3 e S4 sono sensori del termostato.
Una taratura stabilisce se utilizzare S3, S4 o entrambi.
S5 è un sensore di sbrinamento ed è utilizzato se occorre
interrompere lo sbrinamento in base alla temperatura.
Segnali digitali On/Off
Un ingresso di inserimento attiverà una funzione. Le funzioni
passibili sono descritte nei menu o02 e o37.
Display esterno
Collegamento del display EKA 163A.
