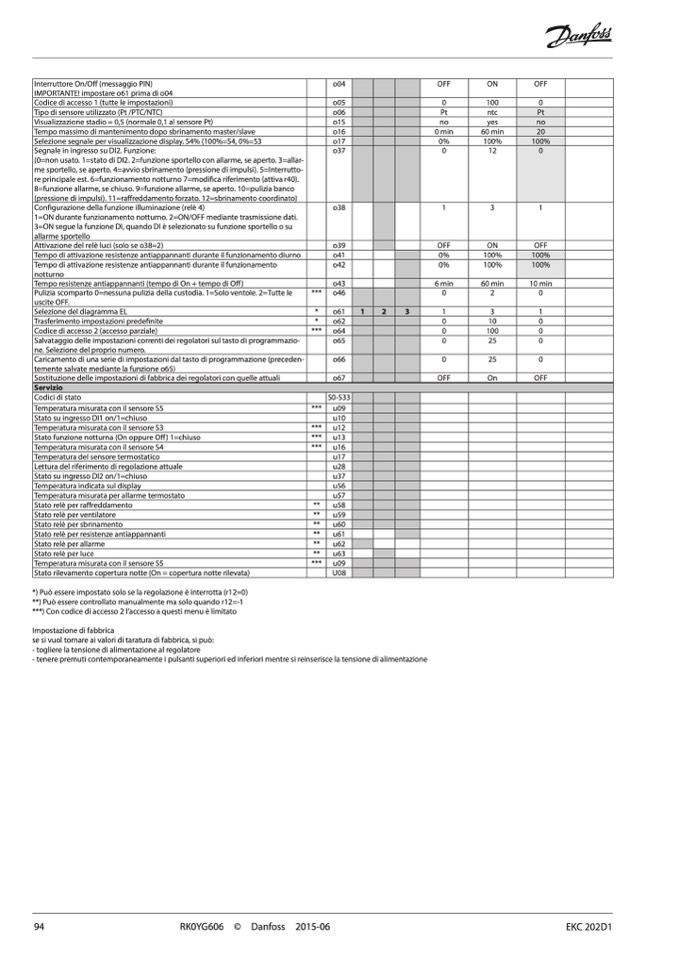

Interruttore On/Off (messaggio PIN)
IMPORTANTE! impostare o61 prima di o04
o04
OFF
ON
OFF
Codice di accesso 1 (tutte le impostazioni)
o05
0
100
0
Tipo di sensore utilizzato (Pt /PTC/NTC)
o06
Pt
ntc
Pt
Visualizzazione stadio = 0,5 (normale 0,1 al sensore Pt)
o15
no
yes
no
Tempo massimo di mantenimento dopo sbrinamento master/slave
o16
0 min
60 min
20
Selezione segnale per visualizzazione display. S4% (100%=S4, 0%=S3
o17
0%
100%
100%
Segnale in ingresso su DI2. Funzione:
(0=non usato. 1=stato di DI2. 2=funzione sportello con allarme, se aperto. 3=allar-
me sportello, se aperto. 4=avvio sbrinamento (pressione di impulsi). 5=Interrutto-
re principale est. 6=funzionamento notturno 7=modifica riferimento (attiva r40).
8=funzione allarme, se chiuso. 9=funzione allarme, se aperto. 10=pulizia banco
(pressione di impulsi). 11=raffreddamento forzato. 12=sbrinamento coordinato)
o37
0
12
0
Configurazione della funzione illuminazione (relè 4)
1=ON durante funzionamento notturno. 2=ON/OFF mediante trasmissione dati.
3=ON segue la funzione DI, quando DI è selezionato su funzione sportello o su
allarme sportello
o38
1
3
1
Attivazione del relè luci (solo se o38=2)
o39
OFF
ON
OFF
Tempo di attivazione resistenze antiappannanti durante il funzionamento diurno
o41
0%
100%
100%
Tempo di attivazione resistenze antiappannanti durante il funzionamento
notturno
o42
0%
100%
100%
Tempo resistenze antiappannanti (tempo di On + tempo di Off )
o43
6 min
60 min
10 min
Pulizia scomparto 0=nessuna pulizia della custodia. 1=Solo ventole. 2=Tutte le
uscite OFF.
***
o46
0
2
0
Selezione del diagramma EL
*
o61
1
2
3
1
3
1
Trasferimento impostazioni predefinite
*
o62
0
10
0
Codice di accesso 2 (accesso parziale)
***
o64
0
100
0
Salvataggio delle impostazioni correnti dei regolatori sul tasto di programmazio-
ne. Selezione del proprio numero.
o65
0
25
0
Caricamento di una serie di impostazioni dal tasto di programmazione (preceden-
temente salvate mediante la funzione o65)
o66
0
25
0
Sostituzione delle impostazioni di fabbrica dei regolatori con quelle attuali
o67
OFF
On
OFF
Servizio
Codici di stato
S0-S33
Temperatura misurata con il sensore S5
***
u09
Stato su ingresso DI1 on/1=chiuso
u10
Temperatura misurata con il sensore S3
***
u12
Stato funzione notturna (On oppure Off ) 1=chiuso
***
u13
Temperatura misurata con il sensore S4
***
u16
Temperatura del sensore termostatico
u17
Lettura del riferimento di regolazione attuale
u28
Stato su ingresso DI2 on/1=chiuso
u37
Temperatura indicata sul display
u56
Temperatura misurata per allarme termostato
u57
Stato relè per raffreddamento
**
u58
Stato relè per ventilatore
**
u59
Stato relè per sbrinamento
**
u60
Stato relè per resistenze antiappannanti
**
u61
Stato relè per allarme
**
u62
Stato relè per luce
**
u63
Temperatura misurata con il sensore S5
***
u09
Stato rilevamento copertura notte (On = copertura notte rilevata)
U08
*) Può essere impostato solo se la regolazione
è interrotta (r12=0)
**) Può essere controllato manualmente ma solo quando r12=-1
***) Con codice di accesso 2 l’accesso a questi menu
è limitato
Impostazione di fabbrica
se si vuol tornare ai valori di taratura di fabbrica, si può:
- togliere la tensione di alimentazione al regolatore
- tenere premuti contemporaneamente i pulsanti superiori ed inferiori mentre si reinserisce la tensione di alimentazione
