Segue una panoramica del campo di applicazione del regolatore.
Un’impostazione de
finisce le uscite relè affinché l’interfaccia del
regolatore sia mirata per l’impiego selezionato.
S3 e S4 sono sensori di temperatura. Il tipo di impiego determina
se deve essere utilizzato uno dei due sensori o entrambi. S3 è
posto nel flusso d’aria all’ingresso dell’evaporatore. S4 si trova
invece all’uscita dell’evaporatore.
Un’impostazione percentuale determina in base a quale
controllo deve essere basato. S5 è un sensore di sbrinamento
posto sull’evaporatore.
DI1 e DI2 sono funzioni di contatto che possono essere
impiegate per una delle funzioni seguenti: funzione sportello,
funzione allarme, avviamento sbrinamento, interruttore
principale esterno, funzionamento notturno, modifica
del riferimento del termostato, pulizia dell’apparecchio,
refrigerazione forzata o sbrinamento coordinato. Vedere le
funzioni nelle impostazioni o02 e o37.
Le funzioni sono adatte agli impianti frigoriferi piccoli, ossia
apparecchi frigoriferi o celle frigorifere.
I tre relè possono controllare la refrigerazione, lo sbrinamento
e i ventilatori, mentre il quarto relè può essere impiegato sia
per la funzione allarme, per il controllo luci o per la resistenza
antiappannante
• La funzione allarme può essere collegata a una funzione di
contatto grazie a un interruttore porta. Se la porta resta aperta
oltre il tempo consentito suonerà un allarme.
• Anche il controllo luci può essere collegato a una funzione di
contatto grazie a un interruttore porta. La porta aperta causa
l’accensione della luce
fino a due minuti dopo la chiusura.
• La funzione resistenze antiappannanti può essere utilizzata
negli apparecchi frigoriferi o di surgelazione o sull’elemento
riscaldante dello sportello per le celle frigorifere.
Durante lo sbrinamento è possibile fermare i ventilatori
e possono seguire una condizione di apertura/chiusura
dell’interruttore dello sportello.
La funzione allarme supporta molte altre funzioni tra cui il
controllo luci, il controllo della resistenza antiappannante e i
ventilatori. Fare riferimento alle impostazioni speci
fiche.

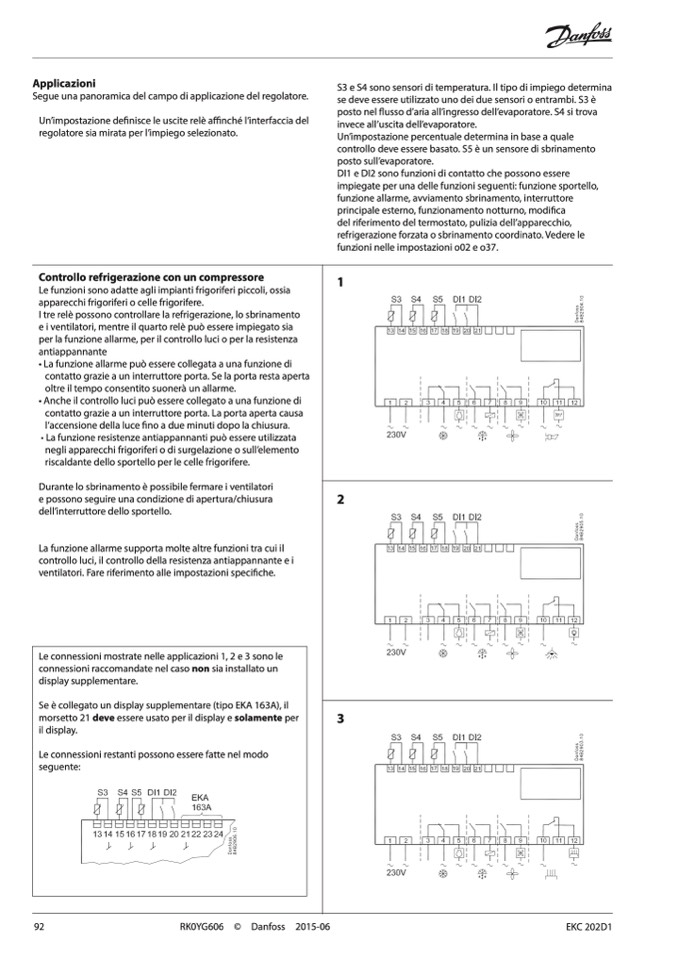

Le connessioni mostrate nelle applicazioni 1, 2 e 3 sono le
connessioni raccomandate nel caso non sia installato un
display supplementare.
Se è collegato un display supplementare (tipo EKA 163A), il
morsetto 21 deve essere usato per il display e solamente per
il display.
Le connessioni restanti possono essere fatte nel modo
seguente:
