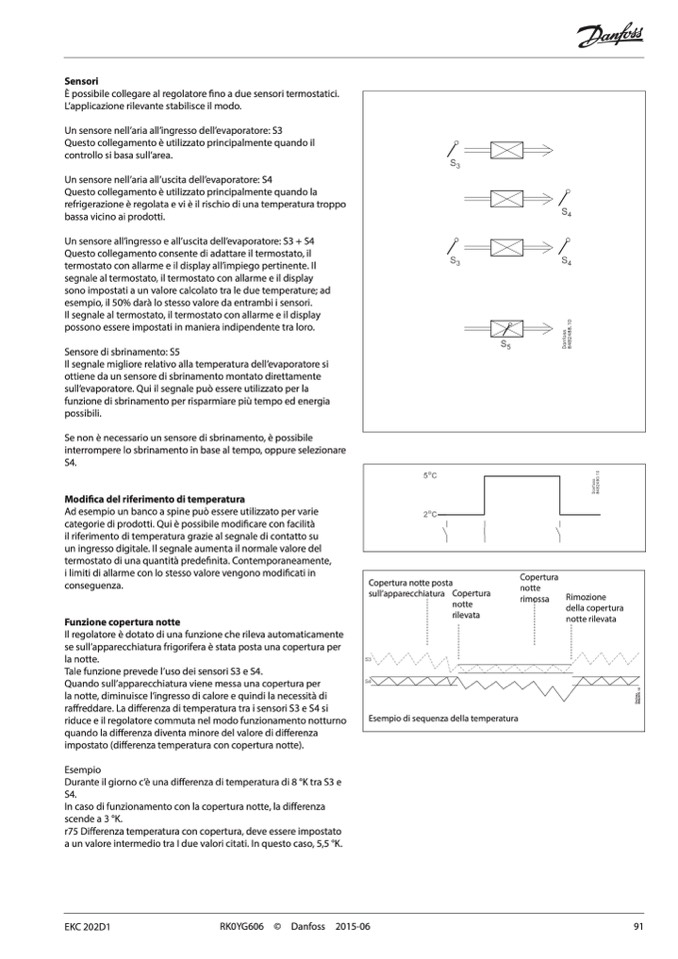

Sensori
È possibile collegare al regolatore fino a due sensori termostatici.
L’applicazione rilevante stabilisce il modo.
Un sensore nell’aria all’ingresso dell’evaporatore: S3
Questo collegamento è utilizzato principalmente quando il
controllo si basa sull’area.
Un sensore nell’aria all’uscita dell’evaporatore: S4
Questo collegamento è utilizzato principalmente quando la
refrigerazione è regolata e vi è il rischio di una temperatura troppo
bassa vicino ai prodotti.
Un sensore all’ingresso e all’uscita dell’evaporatore: S3 + S4
Questo collegamento consente di adattare il termostato, il
termostato con allarme e il display all’impiego pertinente. Il
segnale al termostato, il termostato con allarme e il display
sono impostati a un valore calcolato tra le due temperature; ad
esempio, il 50% darà lo stesso valore da entrambi i sensori.
Il segnale al termostato, il termostato con allarme e il display
possono essere impostati in maniera indipendente tra loro.
Sensore di sbrinamento: S5
Il segnale migliore relativo alla temperatura dell’evaporatore si
ottiene da un sensore di sbrinamento montato direttamente
sull’evaporatore. Qui il segnale può essere utilizzato per la
funzione di sbrinamento per risparmiare più tempo ed energia
possibili.
Se non è necessario un sensore di sbrinamento, è possibile
interrompere lo sbrinamento in base al tempo, oppure selezionare
S4.
Modifica del riferimento di temperatura
Ad esempio un banco a spine può essere utilizzato per varie
categorie di prodotti. Qui è possibile modificare con facilità
il riferimento di temperatura grazie al segnale di contatto su
un ingresso digitale. Il segnale aumenta il normale valore del
termostato di una quantità predefinita. Contemporaneamente,
i limiti di allarme con lo stesso valore vengono modificati in
conseguenza.
Funzione copertura notte
Il regolatore è dotato di una funzione che rileva automaticamente
se sull’apparecchiatura frigorifera è stata posta una copertura per
la notte.
Tale funzione prevede l’uso dei sensori S3 e S4.
Quando sull’apparecchiatura viene messa una copertura per
la notte, diminuisce l’ingresso di calore e quindi la necessità di
raffreddare. La differenza di temperatura tra i sensori S3 e S4 si
riduce e il regolatore commuta nel modo funzionamento notturno
quando la differenza diventa minore del valore di differenza
impostato (differenza temperatura con copertura notte).
Esempio
Durante il giorno c’è una differenza di temperatura di 8 °K tra S3 e
S4.
In caso di funzionamento con la copertura notte, la differenza
scende a 3 °K.
r75 Differenza temperatura con copertura, deve essere impostato
a un valore intermedio tra I due valori citati. In questo caso, 5,5 °K.
Copertura notte posta
sull’apparecchiatura Copertura
notte
rilevata
Esempio di sequenza della temperatura
Copertura
notte
rimossa
Rimozione
della copertura
notte rilevata
