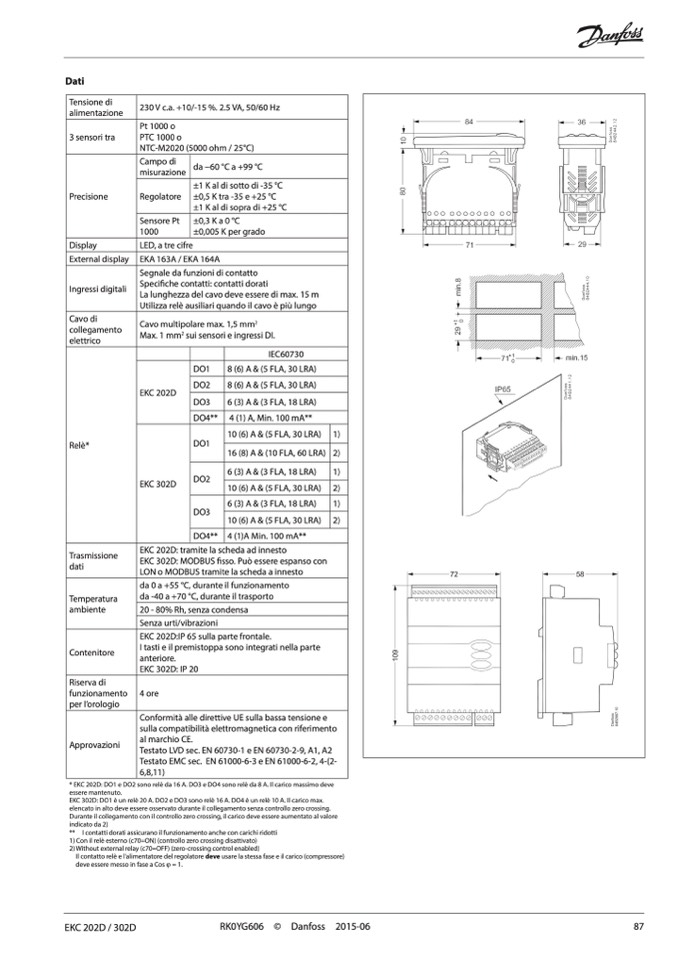

Dati
Tensione di
alimentazione
3 sensori tra
Precisione
Display
External display
Ingressi digitali
Cavo di
collegamento
elettrico
Relè*
Trasmissione
dati
Temperatura
ambiente
Contenitore
Riserva di
funzionamento
per l’orologio
Approvazioni
230 V c.a. +10/-15 %. 2.5 VA, 50/60 Hz
Pt 1000 o
PTC 1000 o
NTC-M2020 (5000 ohm / 25°C)
Campo di
misurazione
Regolatore
Sensore Pt
1000
da −60 °C a +99 °C
±1 K al di sotto di -35 °C
±0,5 K tra -35 e +25 °C
±1 K al di sopra di +25 °C
±0,3 K a 0 °C
±0,005 K per grado
LED, a tre cifre
EKA 163A / EKA 164A
Segnale da funzioni di contatto
Specifiche contatti: contatti dorati
La lunghezza del cavo deve essere di max. 15 m
Utilizza relè ausiliari quando il cavo è più lungo
Cavo multipolare max. 1,5 mm
2
Max. 1 mm
2
sui sensori e ingressi DI.
EKC 202D
EKC 302D
IEC60730
DO1
8 (6) A & (5 FLA, 30 LRA)
DO2
8 (6) A & (5 FLA, 30 LRA)
DO3
6 (3) A & (3 FLA, 18 LRA)
DO4** 4 (1) A, Min. 100 mA**
10 (6) A & (5 FLA, 30 LRA) 1)
DO1
16 (8) A & (10 FLA, 60 LRA) 2)
6 (3) A & (3 FLA, 18 LRA)
1)
DO2
10 (6) A & (5 FLA, 30 LRA) 2)
6 (3) A & (3 FLA, 18 LRA)
1)
DO3
10 (6) A & (5 FLA, 30 LRA) 2)
DO4** 4 (1)A Min. 100 mA**
EKC 202D: tramite la scheda ad innesto
EKC 302D: MODBUS fisso. Può essere espanso con
LON o MODBUS tramite la scheda a innesto
da 0 a +55 °C, durante il funzionamento
da -40 a +70 °C, durante il trasporto
20 - 80% Rh, senza condensa
Senza urti/vibrazioni
EKC 202D:IP 65 sulla parte frontale.
I tasti e il premistoppa sono integrati nella parte
anteriore.
EKC 302D: IP 20
4 ore
Conformità alle direttive UE sulla bassa tensione e
sulla compatibilità elettromagnetica con riferimento
al marchio CE.
Testato LVD sec. EN 60730-1 e EN 60730-2-9, A1, A2
Testato EMC sec. EN 61000-6-3 e EN 61000-6-2, 4-(2-
6,8,11)
* EKC 202D: DO1 e DO2 sono relè da 16 A. DO3 e DO4 sono relè da 8 A. Il carico massimo deve
essere mantenuto.
EKC 302D: DO1 è un relè 20 A. DO2 e DO3 sono relè 16 A. DO4 è un relè 10 A. Il carico max.
elencato in alto deve essere osservato durante il collegamento senza controllo zero crossing.
Durante il collegamento con il controllo zero crossing, il carico deve essere aumentato al valore
indicato da 2)
** I contatti dorati assicurano il funzionamento anche con carichi ridotti
1) Con il relè esterno (c70=ON) (controllo zero crossing disattivato)
2) Without external relay (c70=OFF) (zero-crossing control enabled)
Il contatto relè e l'alimentatore del regolatore deve usare la stessa fase e il carico (compressore)
deve essere messo in fase a Cos φ = 1.
EKC 202D / 302D
RK0YG606 © Danfoss 2015-06
87
