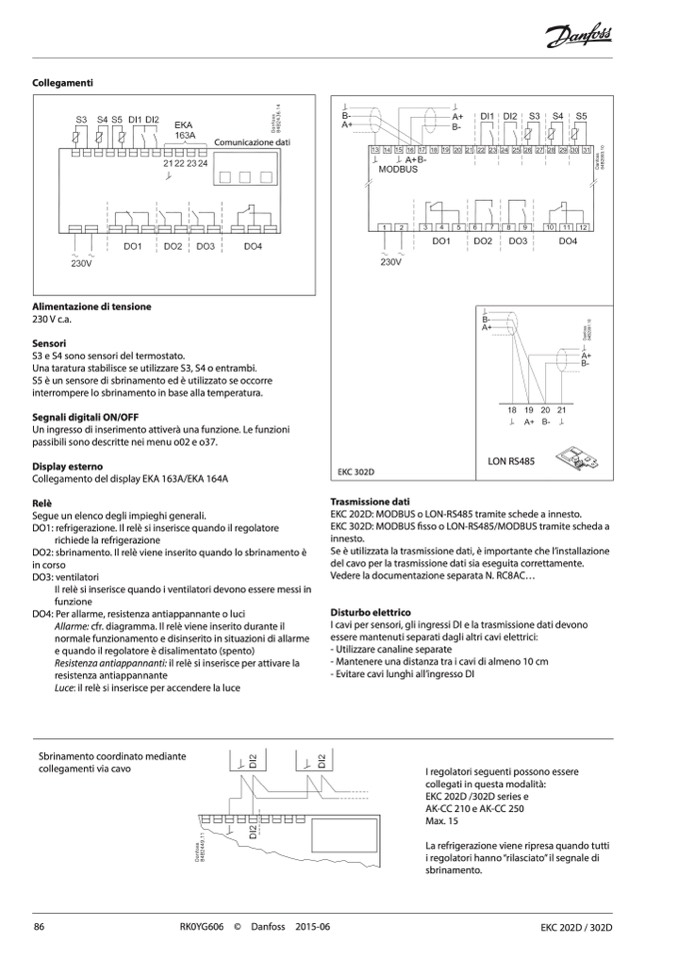

Collegamenti

Alimentazione di tensione

230 V c.a.

Sensori

S3 e S4 sono sensori del termostato.

Una taratura stabilisce se utilizzare S3, S4 o entrambi.

S5 è un sensore di sbrinamento ed è utilizzato se occorre

interrompere lo sbrinamento in base alla temperatura.

Segnali digitali ON/OFF

Un ingresso di inserimento attiverà una funzione. Le funzioni

passibili sono descritte nei menu o02 e o37.

Display esterno

Collegamento del display EKA 163A/EKA 164A

Relè

Segue un elenco degli impieghi generali.

DO1: refrigerazione. Il relè si inserisce quando il regolatore

richiede la refrigerazione

DO2: sbrinamento. Il relè viene inserito quando lo sbrinamento è

in corso

DO3: ventilatori

Il relè si inserisce quando i ventilatori devono essere messi in

funzione

DO4: Per allarme, resistenza antiappannante o luci

Allarme: cfr. diagramma. Il relè viene inserito durante il

normale funzionamento e disinserito in situazioni di allarme

e quando il regolatore è disalimentato (spento)

Resistenza antiappannanti: il relè si inserisce per attivare la

resistenza antiappannante

Luce: il relè si inserisce per accendere la luce

Sbrinamento coordinato mediante

collegamenti via cavo

EKC 302D

Trasmissione dati

LON RS485

86

RK0YG606 ©

Danfoss 2015-06

EKC 202D / 302D

Comunicazione dati

EKC 202D: MODBUS o LON-RS485 tramite schede a innesto.

EKC 302D: MODBUS fisso o LON-RS485/MODBUS tramite scheda a

innesto.

Se è utilizzata la trasmissione dati, è importante che l’installazione

del cavo per la trasmissione dati sia eseguita correttamente.

Vedere la documentazione separata N. RC8AC...

Disturbo elettrico

I cavi per sensori, gli ingressi DI e la trasmissione dati devono

essere mantenuti separati dagli altri cavi elettrici:

- Utilizzare canaline separate

- Mantenere una distanza tra i cavi di almeno 10 cm

- Evitare cavi lunghi all’ingresso DI

I regolatori seguenti possono essere

collegati in questa modalità:

EKC 202D /302D series e

AK-CC 210 e AK-CC 250

Max. 15

La refrigerazione viene ripresa quando tutti

i regolatori hanno “rilasciato” il segnale di

sbrinamento.
