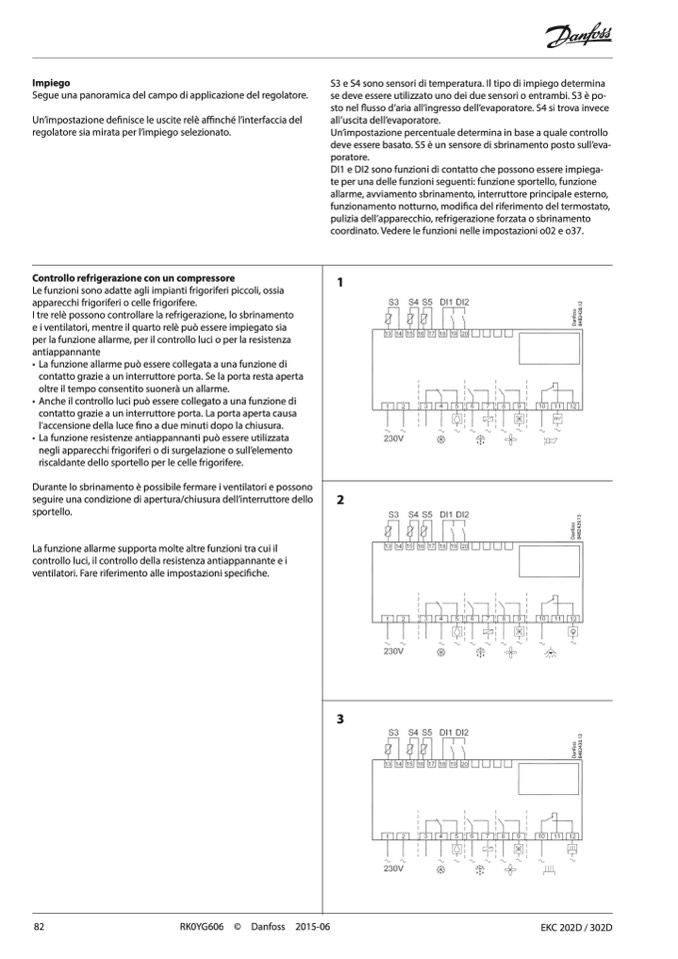

Impiego
Segue una panoramica del campo di applicazione del regolatore.
Un’impostazione definisce le uscite relè affinché l’interfaccia del
regolatore sia mirata per l’impiego selezionato.
Controllo refrigerazione con un compressore
S3 e S4 sono sensori di temperatura. Il tipo di impiego determina
se deve essere utilizzato uno dei due sensori o entrambi. S3 è po-
sto nel flusso d’aria all’ingresso dell’evaporatore. S4 si trova invece
all’uscita dell’evaporatore.
Un’impostazione percentuale determina in base a quale controllo
deve essere basato. S5 è un sensore di sbrinamento posto sull’eva-
poratore.
DI1 e DI2 sono funzioni di contatto che possono essere impiega-
te per una delle funzioni seguenti: funzione sportello, funzione
allarme, avviamento sbrinamento, interruttore principale esterno,
funzionamento notturno, modifica del riferimento del termostato,
pulizia dell’apparecchio, refrigerazione forzata o sbrinamento
coordinato. Vedere le funzioni nelle impostazioni o02 e o37.
1
Le funzioni sono adatte agli impianti frigoriferi piccoli, ossia
apparecchi frigoriferi o celle frigorifere.
I tre relè possono controllare la refrigerazione, lo sbrinamento
e i ventilatori, mentre il quarto relè può essere impiegato sia
per la funzione allarme, per il controllo luci o per la resistenza
antiappannante
• La funzione allarme può essere collegata a una funzione di
contatto grazie a un interruttore porta. Se la porta resta aperta
oltre il tempo consentito suonerà un allarme.
• Anche il controllo luci può essere collegato a una funzione di
contatto grazie a un interruttore porta. La porta aperta causa
l’accensione della luce
fino a due minuti dopo la chiusura.
• La funzione resistenze antiappannanti può essere utilizzata
negli apparecchi frigoriferi o di surgelazione o sull’elemento
riscaldante dello sportello per le celle frigorifere.
Durante lo sbrinamento è possibile fermare i ventilatori e possono
seguire una condizione di apertura/chiusura dell’interruttore dello
sportello.
2
La funzione allarme supporta molte altre funzioni tra cui il
controllo luci, il controllo della resistenza antiappannante e i
ventilatori. Fare riferimento alle impostazioni specifiche.
D
a
n
f
o
s
s
D
a
n
f
o
s
s
D
a
n
f
o
s
s
8
4
B
2
4
3
0
.
1
3
8
4
B
2
4
2
9
.
1
3
8
4
B
2
4
2
8
.
1
2
82
