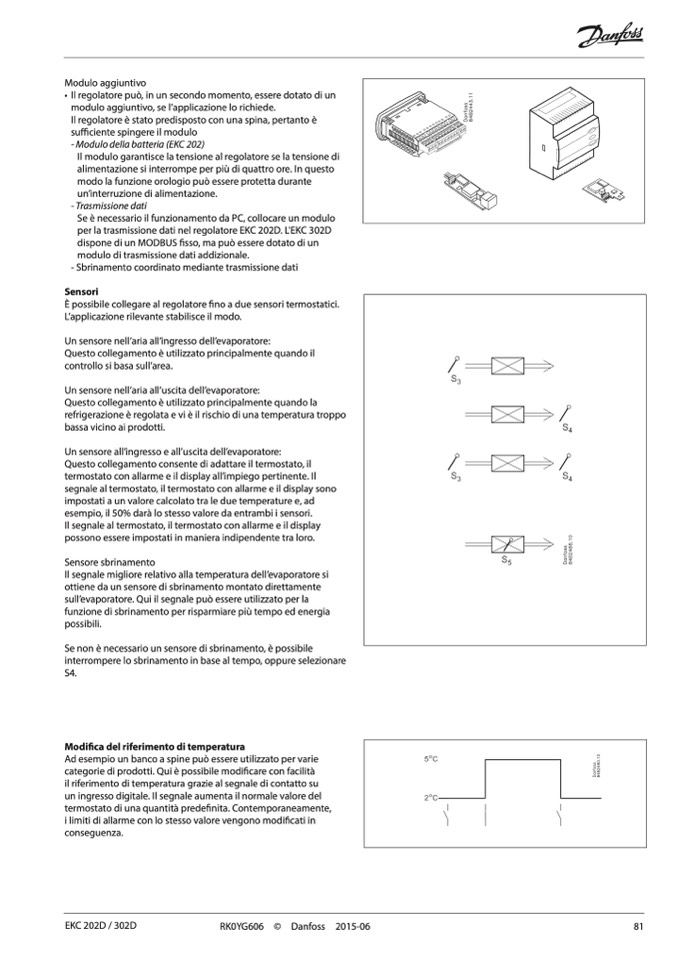

Modulo aggiuntivo
• Il regolatore può, in un secondo momento, essere dotato di un
modulo aggiuntivo, se l’applicazione lo richiede.
Il regolatore è stato predisposto con una spina, pertanto è
sufficiente spingere il modulo
- Modulo della batteria (EKC 202)
Il modulo garantisce la tensione al regolatore se la tensione di
alimentazione si interrompe per più di quattro ore. In questo
modo la funzione orologio può essere protetta durante
un’interruzione di alimentazione.
- Trasmissione dati
Se è necessario il funzionamento da PC, collocare un modulo
per la trasmissione dati nel regolatore EKC 202D. L'EKC 302D
dispone di un MODBUS fisso, ma può essere dotato di un
modulo di trasmissione dati addizionale.
- Sbrinamento coordinato mediante trasmissione dati
Sensori
È possibile collegare al regolatore fino a due sensori termostatici.
L’applicazione rilevante stabilisce il modo.
Un sensore nell’aria all’ingresso dell’evaporatore:
Questo collegamento è utilizzato principalmente quando il
controllo si basa sull’area.
Un sensore nell’aria all’uscita dell’evaporatore:
Questo collegamento è utilizzato principalmente quando la
refrigerazione è regolata e vi è il rischio di una temperatura troppo
bassa vicino ai prodotti.
Un sensore all’ingresso e all’uscita dell’evaporatore:
Questo collegamento consente di adattare il termostato, il
termostato con allarme e il display all’impiego pertinente. Il
segnale al termostato, il termostato con allarme e il display sono
impostati a un valore calcolato tra le due temperature e, ad
esempio, il 50% darà lo stesso valore da entrambi i sensori.
Il segnale al termostato, il termostato con allarme e il display
possono essere impostati in maniera indipendente tra loro.
Sensore sbrinamento
Il segnale migliore relativo alla temperatura dell’evaporatore si
ottiene da un sensore di sbrinamento montato direttamente
sull’evaporatore. Qui il segnale può essere utilizzato per la
funzione di sbrinamento per risparmiare più tempo ed energia
possibili.
Se non è necessario un sensore di sbrinamento, è possibile
interrompere lo sbrinamento in base al tempo, oppure selezionare
S4.
Modifica del riferimento di temperatura
Ad esempio un banco a spine può essere utilizzato per varie
categorie di prodotti. Qui è possibile modificare con facilità
il riferimento di temperatura grazie al segnale di contatto su
un ingresso digitale. Il segnale aumenta il normale valore del
termostato di una quantità predefinita. Contemporaneamente,
i limiti di allarme con lo stesso valore vengono modificati in
conseguenza.
EKC 202D / 302D
RK0YG606 © Danfoss 2015-06
81
