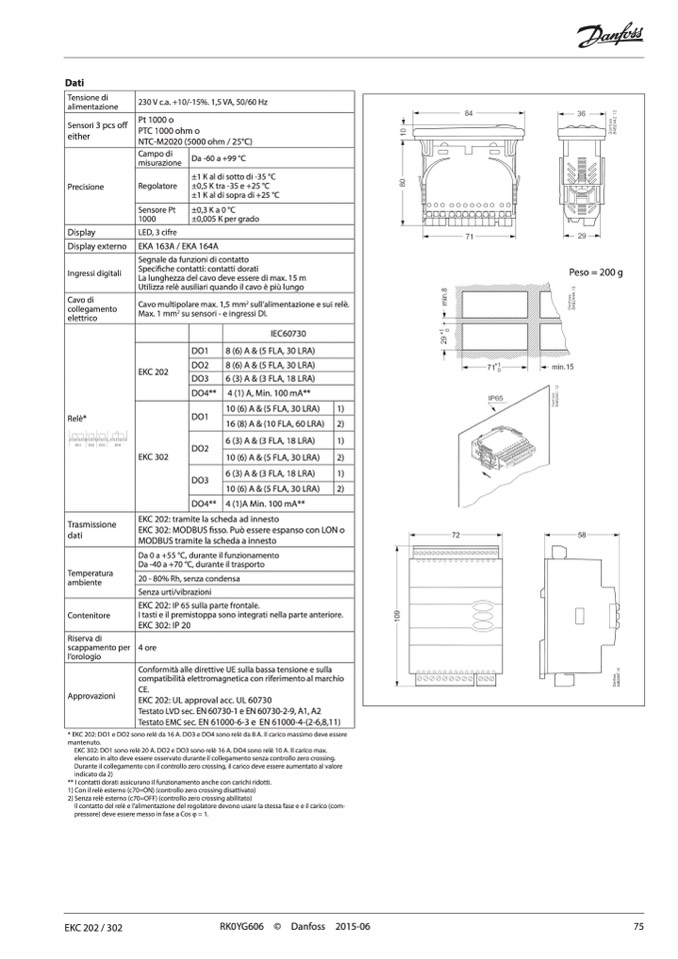

Dati
Tensione di
alimentazione
Sensori 3 pcs off
either
Precisione
Display
Display externo
Ingressi digitali
Cavo di
collegamento
elettrico
Relè*
Trasmissione
dati
Temperatura
ambiente
Contenitore
Riserva di
scappamento per
l’orologio
Approvazioni
230 V c.a. +10/-15%. 1,5 VA, 50/60 Hz
Pt 1000 o
PTC 1000 ohm o
NTC-M2020 (5000 ohm / 25°C)
Campo di
misurazione
Regolatore
Sensore Pt
1000
LED, 3 cifre
±1 K al di sotto di -35 °C
±0,5 K tra -35 e +25 °C
±1 K al di sopra di +25 °C
±0,3 K a 0 °C
±0,005 K per grado
Da -60 a +99 °C
EKA 163A / EKA 164A
Segnale da funzioni di contatto
Specifiche contatti: contatti dorati
La lunghezza del cavo deve essere di max. 15 m
Utilizza relè ausiliari quando il cavo è più lungo
Cavo multipolare max. 1,5 mm
2
sull’alimentazione e sui relè.
Max. 1 mm
2
su sensori - e ingressi DI.
Peso = 200 g
EKC 202
DO1
DO2
DO3
DO4**
DO1
DO2
DO3
DO4**
IEC60730
8 (6) A & (5 FLA, 30 LRA)
8 (6) A & (5 FLA, 30 LRA)
6 (3) A & (3 FLA, 18 LRA)
4 (1) A, Min. 100 mA**
10 (6) A & (5 FLA, 30 LRA)
1)
16 (8) A & (10 FLA, 60 LRA) 2)
6 (3) A & (3 FLA, 18 LRA)
1)
10 (6) A & (5 FLA, 30 LRA)
2)
6 (3) A & (3 FLA, 18 LRA)
1)
10 (6) A & (5 FLA, 30 LRA)
2)
4 (1)A Min. 100 mA**
EKC 302
EKC 202: tramite la scheda ad innesto
EKC 302: MODBUS fisso. Può essere espanso con LON o
MODBUS tramite la scheda a innesto
Da 0 a +55 °C, durante il funzionamento
Da -40 a +70 °C, durante il trasporto
20 - 80% Rh, senza condensa
Senza urti/vibrazioni
EKC 202: IP 65 sulla parte frontale.
I tasti e il premistoppa sono integrati nella parte anteriore.
EKC 302: IP 20
4 ore
Conformità alle direttive UE sulla bassa tensione e sulla
compatibilità elettromagnetica con riferimento al marchio
CE.
EKC 202: UL approval acc. UL 60730
Testato LVD sec. EN 60730-1 e EN 60730-2-9, A1, A2
Testato EMC sec. EN 61000-6-3 e EN 61000-4-(2-6,8,11)
* EKC 202: DO1 e DO2 sono relè da 16 A. DO3 e DO4 sono relè da 8 A. Il carico massimo deve essere
mantenuto.
EKC 302: DO1 sono relè 20 A. DO2 e DO3 sono relè 16 A. DO4 sono relè 10 A. Il carico max.
elencato in alto deve essere osservato durante il collegamento senza controllo zero crossing.
Durante il collegamento con il controllo zero crossing, il carico deve essere aumentato al valore
indicato da 2)
** I contatti dorati assicurano il funzionamento anche con carichi ridotti.
1) Con il relè esterno (c70=ON) (controllo zero crossing disattivato)
2) Senza relè esterno (c70=OFF) (controllo zero crossing abilitato)
Il contatto del relè e l'alimentazione del regolatore devono usare la stessa fase e e il carico (com-
pressore) deve essere messo in fase a Cos φ = 1.
EKC 202 / 302
