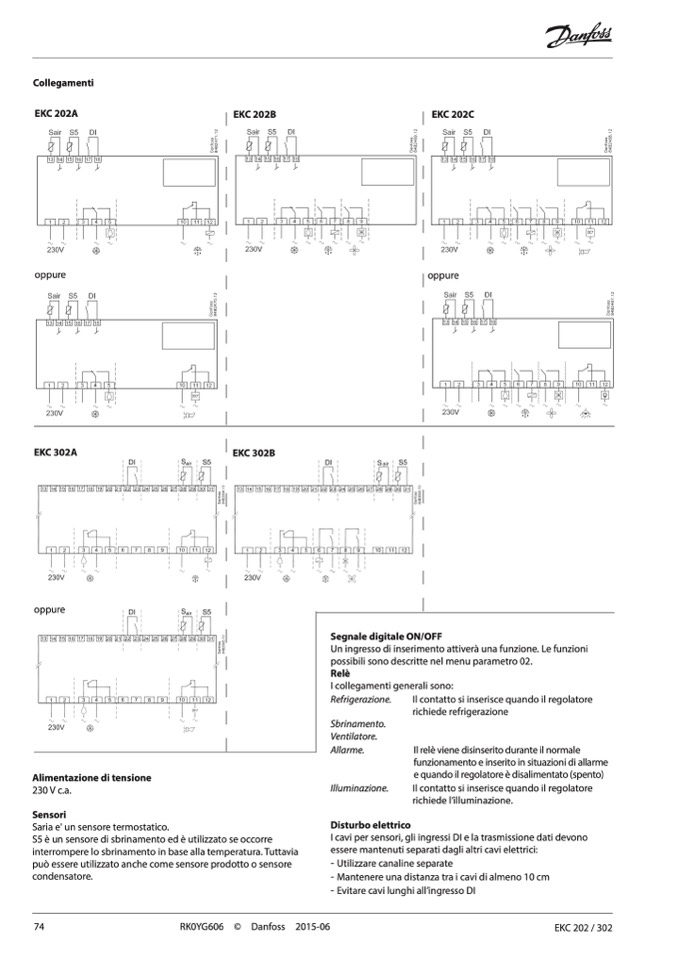

Collegamenti

EKC 202A

EKC 202B

EKC 202C

oppure

oppure

EKC 302A

EKC 302B

oppure

Alimentazione di tensione

230 V c.a.

Sensori

Refrigerazione.

Sbrinamento.

Ventilatore.

Allarme.

Illuminazione.

Disturbo elettrico

Il contatto si inserisce quando il regolatore

richiede refrigerazione

Il relè viene disinserito durante il normale

funzionamento e inserito in situazioni di allarme

e quando il regolatore è disalimentato (spento)

Il contatto si inserisce quando il regolatore

richiede l’illuminazione.

Saria e' un sensore termostatico.

S5 è un sensore di sbrinamento ed è utilizzato se occorre

interrompere lo sbrinamento in base alla temperatura. Tuttavia

può essere utilizzato anche come sensore prodotto o sensore

condensatore.

I cavi per sensori, gli ingressi DI e la trasmissione dati devono

essere mantenuti separati dagli altri cavi elettrici:

- Utilizzare canaline separate

- Mantenere una distanza tra i cavi di almeno 10 cm

- Evitare cavi lunghi all’ingresso DI

74

RK0YG606 © Danfoss 2015-06

EKC 202 / 302

Segnale digitale ON/OFF

Un ingresso di inserimento attiverà una funzione. Le funzioni

possibili sono descritte nel menu parametro 02.

Relè

I collegamenti generali sono:
