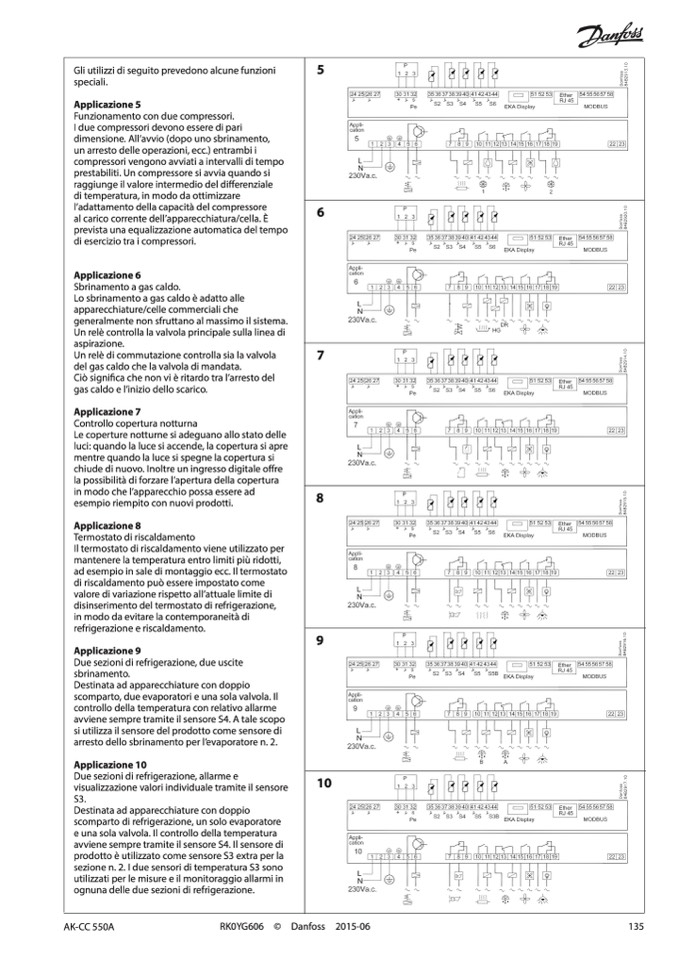

Gli utilizzi di seguito prevedono alcune funzioni
5
speciali.
Applicazione 5
Funzionamento con due compressori.
I due compressori devono essere di pari
dimensione. All’avvio (dopo uno sbrinamento,
un arresto delle operazioni, ecc.) entrambi i
compressori vengono avviati a intervalli di tempo
prestabiliti. Un compressore si avvia quando si
raggiunge il valore intermedio del differenziale
di temperatura, in modo da ottimizzare
l’adattamento della capacità del compressore
al carico corrente dell’apparecchiatura/cella.
È
prevista una equalizzazione automatica del tempo
di esercizio tra i compressori.
Applicazione 6
Sbrinamento a gas caldo.
Lo sbrinamento a gas caldo è adatto alle
apparecchiature/celle commerciali che
generalmente non sfruttano al massimo il sistema.
Un relè controlla la valvola principale sulla linea di
aspirazione.
Un relè di commutazione controlla sia la valvola
7
del gas caldo che la valvola di mandata.
Ciò significa che non vi è ritardo tra l’arresto del
gas caldo e l’inizio dello scarico.
Applicazione 7
Controllo copertura notturna
Le coperture notturne si adeguano allo stato delle
luci: quando la luce si accende, la copertura si apre
mentre quando la luce si spegne la copertura si
chiude di nuovo. Inoltre un ingresso digitale offre
la possibilità di forzare l’apertura della copertura
in modo che l’apparecchio possa essere ad
esempio riempito con nuovi prodotti.
Applicazione 8
Termostato di riscaldamento
Il termostato di riscaldamento viene utilizzato per
mantenere la temperatura entro limiti più ridotti,
ad esempio in sale di montaggio ecc. Il termostato
di riscaldamento può essere impostato come
valore di variazione rispetto all’attuale limite di
disinserimento del termostato di refrigerazione,
in modo da evitare la contemporaneità di
refrigerazione e riscaldamento.
8
9
10
Applicazione 9
Due sezioni di refrigerazione, due uscite
sbrinamento.
Destinata ad apparecchiature con doppio
scomparto, due evaporatori e una sola valvola. Il
controllo della temperatura con relativo allarme
avviene sempre tramite il sensore S4. A tale scopo
si utilizza il sensore del prodotto come sensore di
arresto dello sbrinamento per l’evaporatore n. 2.
Applicazione 10
Due sezioni di refrigerazione, allarme e
visualizzazione valori individuale tramite il sensore
S3.
Destinata ad apparecchiature con doppio
scomparto di refrigerazione, un solo evaporatore
e una sola valvola. Il controllo della temperatura
avviene sempre tramite il sensore S4. Il sensore di
prodotto è utilizzato come sensore S3 extra per la
sezione n. 2. I due sensori di temperatura S3 sono
utilizzati per le misure e il monitoraggio allarmi in
ognuna delle due sezioni di refrigerazione.
AK-CC 550A
RK0YG606 ©
Danfoss
2015-06
135
6
