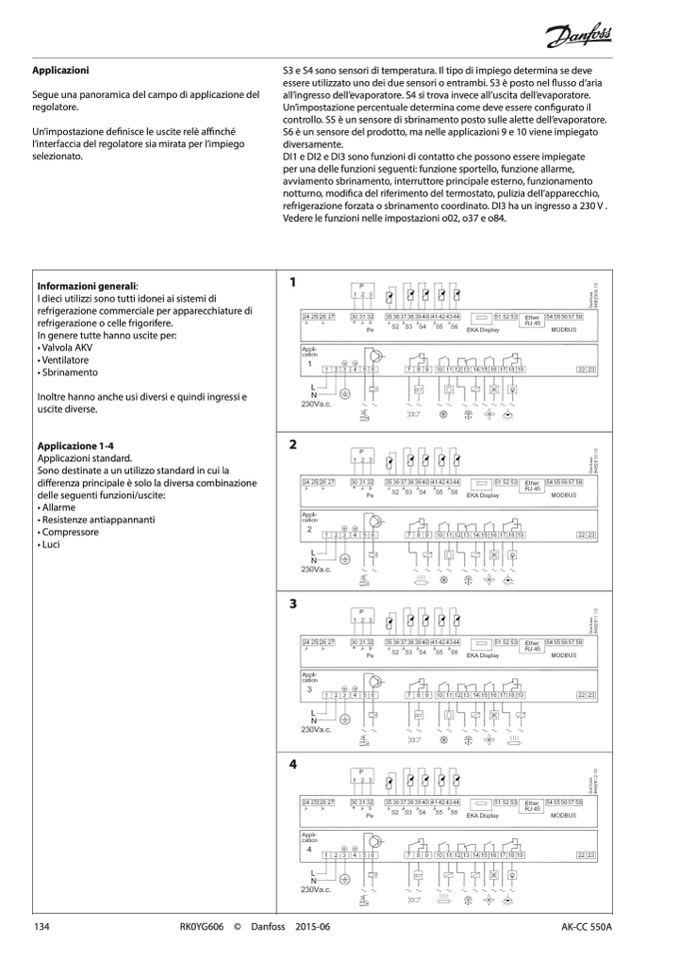

Applicazioni

Segue una panoramica del campo di applicazione del

regolatore.

Un’impostazione definisce le uscite relè affinché

l’interfaccia del regolatore sia mirata per l’impiego

selezionato.

Informazioni generali:

I dieci utilizzi sono tutti idonei ai sistemi di

refrigerazione commerciale per apparecchiature di

refrigerazione o celle frigorifere.

In genere tutte hanno uscite per:

• Valvola AKV

• Ventilatore

• Sbrinamento

Inoltre hanno anche usi diversi e quindi ingressi e

uscite diverse.

Applicazione 1-4

Applicazioni standard.

Sono destinate a un utilizzo standard in cui la

differenza principale è solo la diversa combinazione

delle seguenti funzioni/uscite:

• Allarme

• Resistenze antiappannanti

• Compressore

• Luci

3

134

RK0YG606

© Danfoss 2015-06

AK-CC 550A

S3 e S4 sono sensori di temperatura. Il tipo di impiego determina se deve

essere utilizzato uno dei due sensori o entrambi. S3 è posto nel flusso d’aria

all’ingresso dell’evaporatore. S4 si trova invece all’uscita dell’evaporatore.

Un’impostazione percentuale determina come deve essere configurato il

controllo. S5 è un sensore di sbrinamento posto sulle alette dell’evaporatore.

S6 è un sensore del prodotto, ma nelle applicazioni 9 e 10 viene impiegato

diversamente.

DI1 e DI2 e DI3 sono funzioni di contatto che possono essere impiegate

per una delle funzioni seguenti: funzione sportello, funzione allarme,

avviamento sbrinamento, interruttore principale esterno, funzionamento

notturno, modifica del riferimento del termostato, pulizia dell’apparecchio,

refrigerazione forzata o sbrinamento coordinato. DI3 ha un ingresso a 230 V .

Vedere le funzioni nelle impostazioni o02, o37 e o84.

1

2

4
