Ciò significa che non vi è ritardo tra l’arresto del
gas caldo e l’inizio dello scarico.

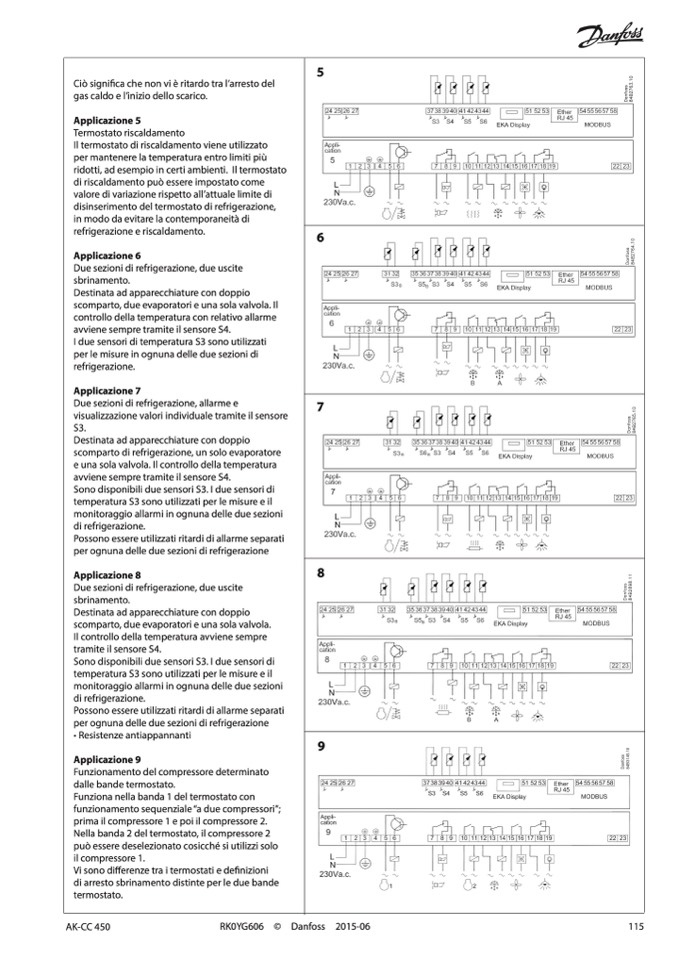

Applicazione 5
Termostato riscaldamento
Il termostato di riscaldamento viene utilizzato
per mantenere la temperatura entro limiti più
ridotti, ad esempio in certi ambienti. Il termostato
di riscaldamento può essere impostato come
valore di variazione rispetto all’attuale limite di
disinserimento del termostato di refrigerazione,
in modo da evitare la contemporaneità di
refrigerazione e riscaldamento.
Applicazione 6
5
Due sezioni di refrigerazione, due uscite
sbrinamento.
Destinata ad apparecchiature con doppio
scomparto, due evaporatori e una sola valvola. Il
controllo della temperatura con relativo allarme
avviene sempre tramite il sensore S4.
I due sensori di temperatura S3 sono utilizzati
per le misure in ognuna delle due sezioni di
refrigerazione.
Applicazione 7
Due sezioni di refrigerazione, allarme e
visualizzazione valori individuale tramite il sensore
S3.
Destinata ad apparecchiature con doppio
scomparto di refrigerazione, un solo evaporatore
e una sola valvola. Il controllo della temperatura
avviene sempre tramite il sensore S4.
Sono disponibili due sensori S3. I due sensori di
temperatura S3 sono utilizzati per le misure e il
monitoraggio allarmi in ognuna delle due sezioni
di refrigerazione.
Possono essere utilizzati ritardi di allarme separati
per ognuna delle due sezioni di refrigerazione
7
Applicazione 8
8
Due sezioni di refrigerazione, due uscite
sbrinamento.
Destinata ad apparecchiature con doppio
scomparto, due evaporatori e una sola valvola.
Il controllo della temperatura avviene sempre
tramite il sensore S4.
Sono disponibili due sensori S3. I due sensori di
temperatura S3 sono utilizzati per le misure e il
monitoraggio allarmi in ognuna delle due sezioni
di refrigerazione.
Possono essere utilizzati ritardi di allarme separati
per ognuna delle due sezioni di refrigerazione
• Resistenze antiappannanti
9
Applicazione 9
Funzionamento del compressore determinato
dalle bande termostato.
Funziona nella banda 1 del termostato con
funzionamento sequenziale “a due compressori”;
prima il compressore 1 e poi il compressore 2.
Nella banda 2 del termostato, il compressore 2
può essere deselezionato cosicché si utilizzi solo
il compressore 1.
Vi sono differenze tra i termostati e definizioni
di arresto sbrinamento distinte per le due bande
termostato.
6
AK-CC 450
RK0YG606 © Danfoss 2015-06
115
