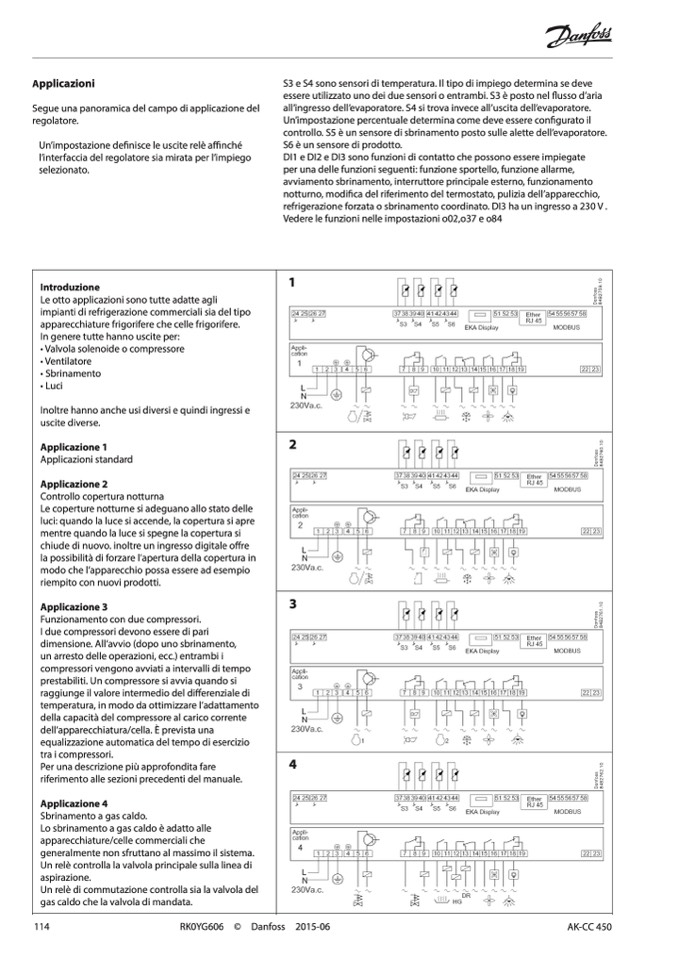

Applicazioni
Segue una panoramica del campo di applicazione del
regolatore.
Un’impostazione definisce le uscite relè affinché
l’interfaccia del regolatore sia mirata per l’impiego
selezionato.
Introduzione
S3 e S4 sono sensori di temperatura. Il tipo di impiego determina se deve
essere utilizzato uno dei due sensori o entrambi. S3 è posto nel flusso d’aria
all’ingresso dell’evaporatore. S4 si trova invece all’uscita dell’evaporatore.
Un’impostazione percentuale determina come deve essere configurato il
controllo. S5 è un sensore di sbrinamento posto sulle alette dell’evaporatore.
S6 è un sensore di prodotto.
DI1 e DI2 e DI3 sono funzioni di contatto che possono essere impiegate
per una delle funzioni seguenti: funzione sportello, funzione allarme,
avviamento sbrinamento, interruttore principale esterno, funzionamento
notturno, modifica del riferimento del termostato, pulizia dell’apparecchio,
refrigerazione forzata o sbrinamento coordinato. DI3 ha un ingresso a 230 V .
Vedere le funzioni nelle impostazioni o02,o37 e o84
1
Le otto applicazioni sono tutte adatte agli
impianti di refrigerazione commerciali sia del tipo
apparecchiature frigorifere che celle frigorifere.
In genere tutte hanno uscite per:
• Valvola solenoide o compressore
• Ventilatore
• Sbrinamento
• Luci
Inoltre hanno anche usi diversi e quindi ingressi e
uscite diverse.
Applicazione 1
Applicazioni standard
Applicazione 2
2
Controllo copertura notturna
Le coperture notturne si adeguano allo stato delle
luci: quando la luce si accende, la copertura si apre
mentre quando la luce si spegne la copertura si
chiude di nuovo. inoltre un ingresso digitale offre
la possibilità di forzare l’apertura della copertura in
modo che l’apparecchio possa essere ad esempio
riempito con nuovi prodotti.
Applicazione 3
3
Funzionamento con due compressori.
I due compressori devono essere di pari
dimensione. All’avvio (dopo uno sbrinamento,
un arresto delle operazioni, ecc.) entrambi i
compressori vengono avviati a intervalli di tempo
prestabiliti. Un compressore si avvia quando si
raggiunge il valore intermedio del differenziale di
temperatura, in modo da ottimizzare l’adattamento
della capacità del compressore al carico corrente
dell’apparecchiatura/cella. È prevista una
equalizzazione automatica del tempo di esercizio
tra i compressori.
Per una descrizione più approfondita fare
riferimento alle sezioni precedenti del manuale.
Applicazione 4
Sbrinamento a gas caldo.
Lo sbrinamento a gas caldo è adatto alle
apparecchiature/celle commerciali che
generalmente non sfruttano al massimo il sistema.
Un relè controlla la valvola principale sulla linea di
aspirazione.
Un relè di commutazione controlla sia la valvola del
gas caldo che la valvola di mandata.
4
114
RK0YG606 © Danfoss 2015-06
AK-CC 450
