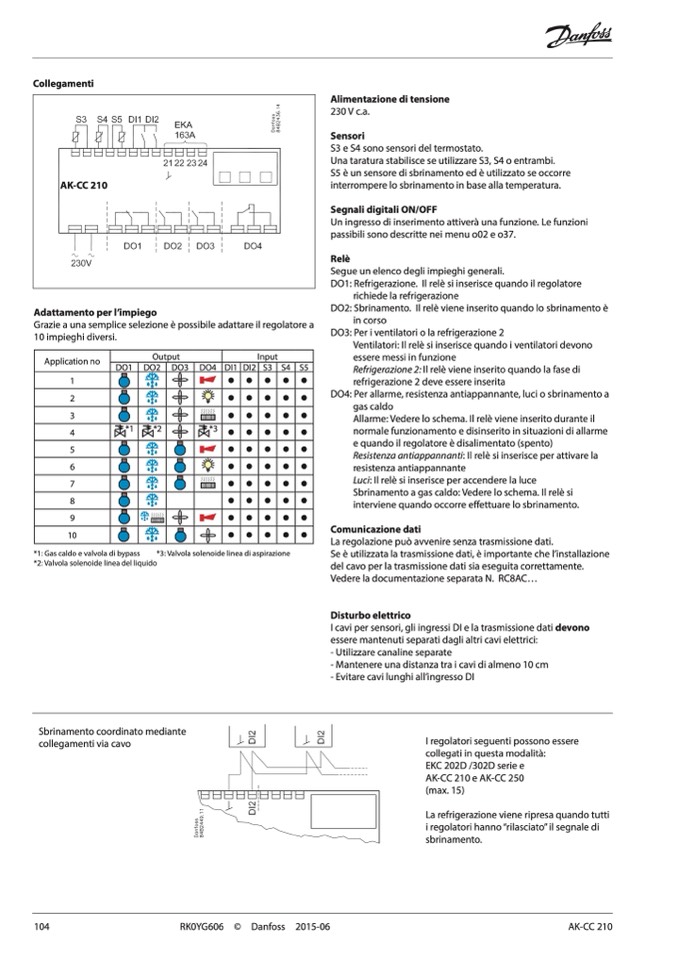

Collegamenti
AK-CC 210
Adattamento per l’impiego
Alimentazione di tensione
230 V c.a.
Sensori
S3 e S4 sono sensori del termostato.
Una taratura stabilisce se utilizzare S3, S4 o entrambi.
S5 è un sensore di sbrinamento ed è utilizzato se occorre
interrompere lo sbrinamento in base alla temperatura.
Segnali digitali ON/OFF
Un ingresso di inserimento attiverà una funzione. Le funzioni
passibili sono descritte nei menu o02 e o37.
Relè
Segue un elenco degli impieghi generali.
DO1: Refrigerazione. Il relè si inserisce quando il regolatore
richiede la refrigerazione
DO2: Sbrinamento. Il relè viene inserito quando lo sbrinamento è
in corso
DO3: Per i ventilatori o la refrigerazione 2
Ventilatori: Il relè si inserisce quando i ventilatori devono
Grazie a una semplice selezione è possibile adattare il regolatore a
10 impieghi diversi.
Application no
1
2
3
4
5
6
7
8
9
10
Output
Input
DO1 DO2 DO3 DO4 DI1 DI2 S3 S4
essere messi in funzione
S5
Refrigerazione 2: Il relè viene inserito quando la fase di
•
refrigerazione 2 deve essere inserita
•
DO4: Per allarme, resistenza antiappannante, luci o sbrinamento a
gas caldo
•
Allarme: Vedere lo schema. Il relè viene inserito durante il
•
normale funzionamento e disinserito in situazioni di allarme
•
e quando il regolatore è disalimentato (spento)
*1: Gas caldo e valvola di bypass
*2: Valvola solenoide linea del liquido
•
Comunicazione dati
La regolazione può avvenire senza trasmissione dati.
Se è utilizzata la trasmissione dati, è importante che l’installazione
del cavo per la trasmissione dati sia eseguita correttamente.
Vedere la documentazione separata N. RC8AC...
Disturbo elettrico
I cavi per sensori, gli ingressi DI e la trasmissione dati devono
essere mantenuti separati dagli altri cavi elettrici:
- Utilizzare canaline separate
- Mantenere una distanza tra i cavi di almeno 10 cm
- Evitare cavi lunghi all’ingresso DI
I regolatori seguenti possono essere
collegati in questa modalità:
EKC 202D /302D serie e
AK-CC 210 e AK-CC 250
(max. 15)
La refrigerazione viene ripresa quando tutti
i regolatori hanno “rilasciato” il segnale di
sbrinamento.
Sbrinamento coordinato mediante
collegamenti via cavo
*
1
*2
*3
• •
• •
• •
• •
• •
• •
• •
• •
• •
• •
• •
• •
• •
• •
• •
• •
• •
• •
• •
• •
104
RK0YG606
© Danfoss 2015-06
AK-CC 210
*3: Valvola solenoide linea di aspirazione
Resistenza antiappannanti: Il relè si inserisce per attivare la
•
resistenza antiappannante
•
Luci: Il relè si inserisce per accendere la luce
•
Sbrinamento a gas caldo: Vedere lo schema. Il relè si
•
interviene quando occorre effettuare lo sbrinamento.
