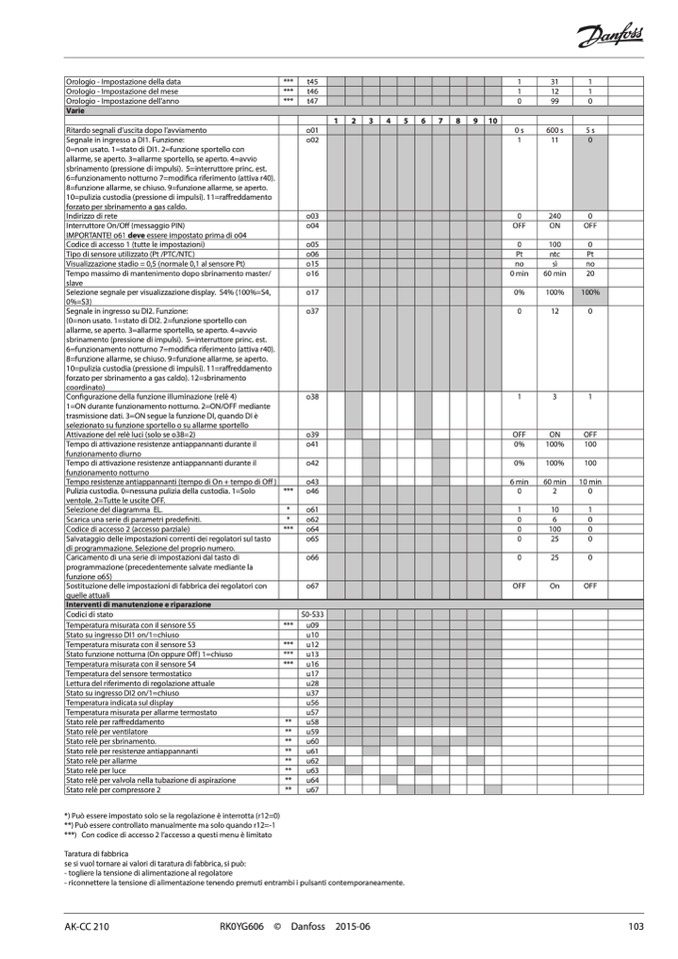

Orologio - Impostazione della data
Orologio - Impostazione del mese
Orologio - Impostazione dell’anno
Varie
Ritardo segnali d’uscita dopo l’avviamento
Segnale in ingresso a DI1. Funzione:
0=non usato. 1=stato di DI1. 2=funzione sportello con
allarme, se aperto. 3=allarme sportello, se aperto. 4=avvio
sbrinamento (pressione di impulsi). 5=interruttore princ. est.
6=funzionamento notturno 7=modifica riferimento (attiva r40).
8=funzione allarme, se chiuso. 9=funzione allarme, se aperto.
10=pulizia custodia (pressione di impulsi). 11=raffreddamento
forzato per sbrinamento a gas caldo.
Indirizzo di rete
Interruttore On/Off (messaggio PIN)
IMPORTANTE! o61 deve essere impostato prima di o04
Codice di accesso 1 (tutte le impostazioni)
Tipo di sensore utilizzato (Pt /PTC/NTC)
Visualizzazione stadio = 0,5 (normale 0,1 al sensore Pt)
Tempo massimo di mantenimento dopo sbrinamento master/
slave
Selezione segnale per visualizzazione display. S4% (100%=S4,
0%=S3)
Segnale in ingresso su DI2. Funzione:
(0=non usato. 1=stato di DI2. 2=funzione sportello con
allarme, se aperto. 3=allarme sportello, se aperto. 4=avvio
sbrinamento (pressione di impulsi). 5=interruttore princ. est.
6=funzionamento notturno 7=modifica riferimento (attiva r40).
8=funzione allarme, se chiuso. 9=funzione allarme, se aperto.
10=pulizia custodia (pressione di impulsi). 11=raffreddamento
forzato per sbrinamento a gas caldo). 12=sbrinamento
coordinato)
Configurazione della funzione illuminazione (relè 4)
1=ON durante funzionamento notturno. 2=ON/OFF mediante
trasmissione dati. 3=ON segue la funzione DI, quando DI è
selezionato su funzione sportello o su allarme sportello
Attivazione del relè luci (solo se o38=2)
Tempo di attivazione resistenze antiappannanti durante il
funzionamento diurno
Tempo di attivazione resistenze antiappannanti durante il
funzionamento notturno
Tempo resistenze antiappannanti (tempo di On + tempo di Off )
Pulizia custodia. 0=nessuna pulizia della custodia. 1=Solo
ventole. 2=Tutte le uscite OFF.
Selezione del diagramma EL.
Scarica una serie di parametri predefiniti.
Codice di accesso 2 (accesso parziale)
Salvataggio delle impostazioni correnti dei regolatori sul tasto
di programmazione. Selezione del proprio numero.
Caricamento di una serie di impostazioni dal tasto di
programmazione (precedentemente salvate mediante la
funzione o65)
Sostituzione delle impostazioni di fabbrica dei regolatori con
quelle attuali
Interventi di manutenzione e riparazione
Codici di stato
Temperatura misurata con il sensore S5
Stato su ingresso DI1 on/1=chiuso
Temperatura misurata con il sensore S3
Stato funzione notturna (On oppure Off ) 1=chiuso
Temperatura misurata con il sensore S4
Temperatura del sensore termostatico
Lettura del riferimento di regolazione attuale
Stato su ingresso DI2 on/1=chiuso
Temperatura indicata sul display
Temperatura misurata per allarme termostato
Stato relè per raffreddamento
Stato relè per ventilatore
Stato relè per sbrinamento.
Stato relè per resistenze antiappannanti
Stato relè per allarme
Stato relè per luce
Stato relè per valvola nella tubazione di aspirazione
Stato relè per compressore 2
*) Può essere impostato solo se la regolazione è interrotta (r12=0)
**) Può essere controllato manualmente ma solo quando r12=-1
***) Con codice di accesso 2 l’accesso a questi menu è limitato
***
t45
***
t46
***
t47
o01
o02
o03
o04
o05
o06
o15
o16
o17
o37
o38
o39
o41
o42
o43
***
o46
*
o61
*
o62
***
o64
o65
o66
o67
S0-S33
***
u09
u10
***
u12
***
u13
***
u16
u17
u28
u37
u56
u57
**
u58
**
u59
**
u60
**
u61
**
u62
**
u63
**
u64
**
u67
1
1
0
3
1
1
1
2
1
9
9
0
Taratura di fabbrica
se si vuol tornare ai valori di taratura di fabbrica, si può:
- togliere la tensione di alimentazione al regolatore
- riconnettere la tensione di alimentazione tenendo premuti entrambi i pulsanti contemporaneamente.
AK-CC 210
RK0YG606 © Danfoss 2015-06
103
1
2
3
4
5
6
7
8
9 10
0 s
1
11
0
OFF
0%
0%
ON
100%
100%
OFF
100
100
10 min
0
1
0
0
0
0
OFF
6 min
0
2
1
0
0
0
0
OFF
10
6
100
25
25
On
600 s
5 s
0
240
0
OFF
ON
OFF
0
100
0
Pt
ntc
Pt
no
sì
no
0 min
60 min
20
0%
100%
100%
0
12
0
1
3
1
60 min
