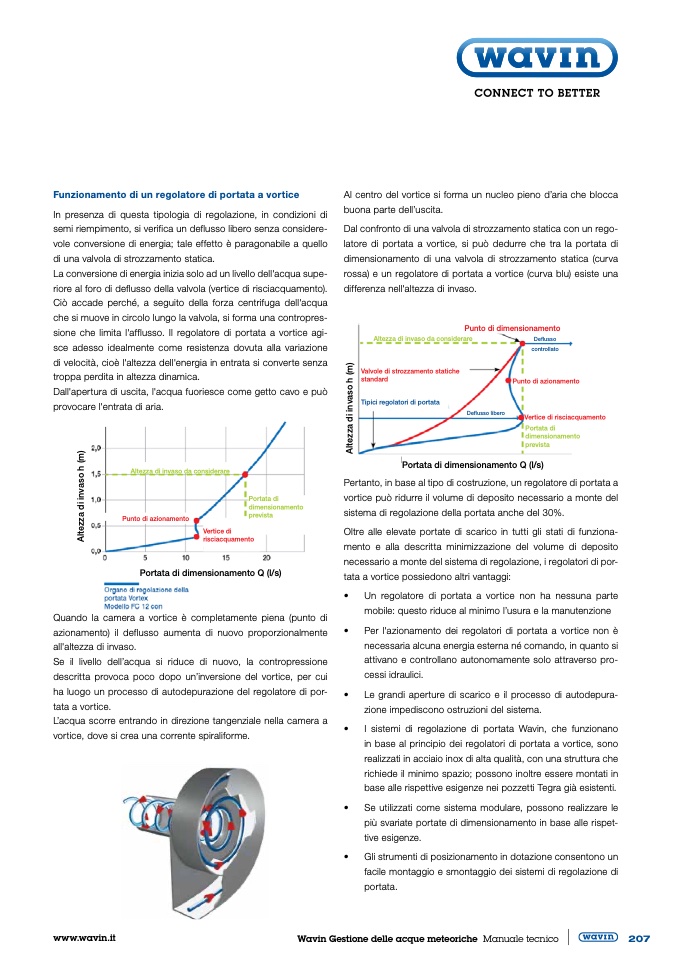

Funzionamento di un regolatore di portata a vortice
In presenza di questa tipologia di regolazione, in condizioni di
semi riempimento, si verifica un deflusso libero senza considere-
vole conversione di energia; tale effetto è paragonabile a quello
di una valvola di strozzamento statica.
La conversione di energia inizia solo ad un livello dell'acqua supe-
riore al foro di deflusso della valvola (vertice di risciacquamento).
Ciò accade perché, a seguito della forza centrifuga dell'acqua
che si muove in circolo lungo la valvola, si forma una contropres-
sione che limita l'afflusso. Il regolatore di portata a vortice agi-
sce adesso idealmente come resistenza dovuta alla variazione
di velocità, cioè l'altezza dell'energia in entrata si converte senza
troppa perdita in altezza dinamica.
Dall'apertura di uscita, l'acqua fuoriesce come getto cavo e può
provocare l'entrata di aria.
Altezza di invaso da considerare
Punto di azionamento
Portata di dimensionamento Q (l/s)
Quando la camera a vortice è completamente piena (punto di
azionamento) il deflusso aumenta di nuovo proporzionalmente
all'altezza di invaso.
Se il livello dell’acqua si riduce di nuovo, la contropressione
descritta provoca poco dopo un’inversione del vortice, per cui
ha luogo un processo di autodepurazione del regolatore di por-
tata a vortice.
L’acqua scorre entrando in direzione tangenziale nella camera a
vortice, dove si crea una corrente spiraliforme.
Al centro del vortice si forma un nucleo pieno d’aria che blocca
buona parte dell’uscita.
Dal confronto di una valvola di strozzamento statica con un rego-
latore di portata a vortice, si può dedurre che tra la portata di
dimensionamento di una valvola di strozzamento statica (curva
rossa) e un regolatore di portata a vortice (curva blu) esiste una
differenza nell'altezza di invaso.
Punto di dimensionamento
Altezza di invaso da considerare
Deflusso
controllato
Punto di azionamento
Valvole di strozzamento statiche
standard
Tipici regolatori di portata
Deflusso libero
Pertanto, in base al tipo di costruzione, un regolatore di portata a
vortice può ridurre il volume di deposito necessario a monte del
sistema di regolazione della portata anche del 30%.
Oltre alle elevate portate di scarico in tutti gli stati di funziona-
mento e alla descritta minimizzazione del volume di deposito
necessario a monte del sistema di regolazione, i regolatori di por-
tata a vortice possiedono altri vantaggi:
•
Un regolatore di portata a vortice non ha nessuna parte
mobile: questo riduce al minimo l’usura e la manutenzione
•
Per l'azionamento dei regolatori di portata a vortice non è
necessaria alcuna energia esterna né comando, in quanto si
attivano e controllano autonomamente solo attraverso pro-
cessi idraulici.
•
Le grandi aperture di scarico e il processo di autodepura-
zione impediscono ostruzioni del sistema.
•
I sistemi di regolazione di portata Wavin, che funzionano
in base al principio dei regolatori di portata a vortice, sono
realizzati in acciaio inox di alta qualità, con una struttura che
richiede il minimo spazio; possono inoltre essere montati in
base alle rispettive esigenze nei pozzetti Tegra già esistenti.
•
Se utilizzati come sistema modulare, possono realizzare le
più svariate portate di dimensionamento in base alle rispet-
tive esigenze.
•
Gli strumenti di posizionamento in dotazione consentono un
facile montaggio e smontaggio dei sistemi di regolazione di
portata.
Vertice di risciacquamento
Portata di
dimensionamento
prevista
Portata di
dimensionamento
prevista
Portata di dimensionamento Q (l/s)
Vertice di
risciacquamento
