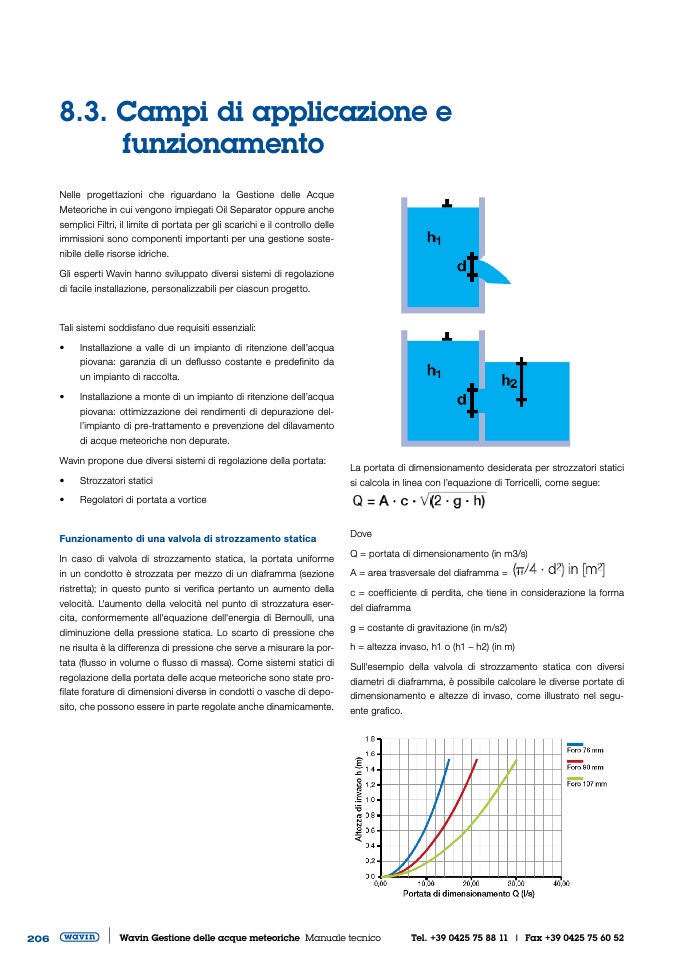

8.3. Campi di applicazione e

funzionamento

Nelle progettazioni che riguardano la Gestione delle Acque

Meteoriche in cui vengono impiegati Oil Separator oppure anche

semplici Filtri, il limite di portata per gli scarichi e il controllo delle

immissioni sono componenti importanti per una gestione soste-

nibile delle risorse idriche.

Gli esperti Wavin hanno sviluppato diversi sistemi di regolazione

di facile installazione, personalizzabili per ciascun progetto.

Tali sistemi soddisfano due requisiti essenziali:

•

Installazione a valle di un impianto di ritenzione dell’acqua

piovana: garanzia di un deflusso costante e predefinito da

un impianto di raccolta.

•

Installazione a monte di un impianto di ritenzione dell’acqua

piovana: ottimizzazione dei rendimenti di depurazione del-

l’impianto di pre-trattamento e prevenzione del dilavamento

di acque meteoriche non depurate.

Wavin propone due diversi sistemi di regolazione della portata:

•

Strozzatori statici

•

Regolatori di portata a vortice

Funzionamento di una valvola di strozzamento statica

La portata di dimensionamento desiderata per strozzatori statici

si calcola in linea con l’equazione di Torricelli, come segue:

Dove

Q = portata di dimensionamento (in m3/s)

A = area trasversale del diaframma =

c = coefficiente di perdita, che tiene in considerazione la forma

del diaframma

g = costante di gravitazione (in m/s2)

h = altezza invaso, h1 o (h1 – h2) (in m)

Sull'esempio della valvola di strozzamento statica con diversi

diametri di diaframma, è possibile calcolare le diverse portate di

dimensionamento e altezze di invaso, come illustrato nel segu-

ente grafico.

In caso di valvola di strozzamento statica, la portata uniforme

in un condotto è strozzata per mezzo di un diaframma (sezione

ristretta); in questo punto si verifica pertanto un aumento della

velocità. L'aumento della velocità nel punto di strozzatura eser-

cita, conformemente all'equazione dell'energia di Bernoulli, una

diminuzione della pressione statica. Lo scarto di pressione che

ne risulta è la differenza di pressione che serve a misurare la por-

tata (flusso in volume o flusso di massa). Come sistemi statici di

regolazione della portata delle acque meteoriche sono state pro-

filate forature di dimensioni diverse in condotti o vasche di depo-

sito, che possono essere in parte regolate anche dinamicamente.
