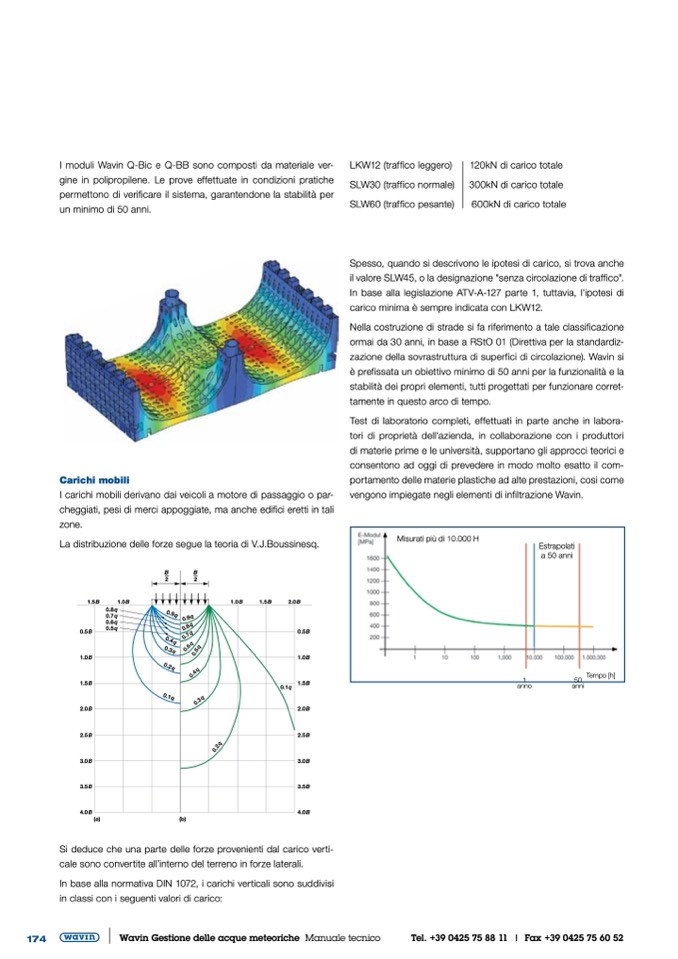

I moduli Wavin Q-Bic e Q-BB sono composti da materiale ver-
gine in polipropilene. Le prove effettuate in condizioni pratiche
permettono di verificare il sistema, garantendone la stabilità per
un minimo di 50 anni.
LKW12 (traffico leggero)
SLW30 (traffico normale)
SLW60 (traffico pesante)
120kN di carico totale
300kN di carico totale
600kN di carico totale
Carichi mobili
I carichi mobili derivano dai veicoli a motore di passaggio o par-
cheggiati, pesi di merci appoggiate, ma anche edifici eretti in tali
zone.
La distribuzione delle forze segue la teoria di V.J.Boussinesq.
Spesso, quando si descrivono le ipotesi di carico, si trova anche
il valore SLW45, o la designazione "senza circolazione di traffico".
In base alla legislazione ATV-A-127 parte 1, tuttavia, l'ipotesi di
carico minima è sempre indicata con LKW12.
Nella costruzione di strade si fa riferimento a tale classificazione
ormai da 30 anni, in base a RStO 01 (Direttiva per la standardiz-
zazione della sovrastruttura di superfici di circolazione). Wavin si
è prefissata un obiettivo minimo di 50 anni per la funzionalità e la
stabilità dei propri elementi, tutti progettati per funzionare corret-
tamente in questo arco di tempo.
Test di laboratorio completi, effettuati in parte anche in labora-
tori di proprietà dell'azienda, in collaborazione con i produttori
di materie prime e le università, supportano gli approcci teorici e
consentono ad oggi di prevedere in modo molto esatto il com-
portamento delle materie plastiche ad alte prestazioni, cosi come
vengono impiegate negli elementi di infiltrazione Wavin.
anno
anni
Misurati più di 10.000 H
Estrapolati
a 50 anni
50
Tempo [h]
1
B
B
2
2
1.5B
1.0B
0.5 B
1.0 B
1.5 B
2.0 B
2.5 B
3.0 B
3.5 B
4.0 B
(a)
1.0B
1.5B
2.0B
0.5 B
1.0 B
1.5 B
2.0 B
2.5 B
3.0 B
3.5 B
4.0 B
0.8 q
0.7 q
0.6 q
0.5 q
0.1q
(b)
Si deduce che una parte delle forze provenienti dal carico verti-
cale sono convertite all’interno del terreno in forze laterali.
In base alla normativa DIN 1072, i carichi verticali sono suddivisi
in classi con i seguenti valori di carico:
174
Wavin Gestione delle acque meteoriche Manuale tecnico
Tel. +39 0425 75 88 11 | Fax +39 0425 75 60 52
0.9 q
0.9 q
0.8 q
0.7 q
0.4 q
0.6 q
0.3 q
0.5 q
0.2 q
0.4 q
0.1q
0.3 q
0
.
2
q
