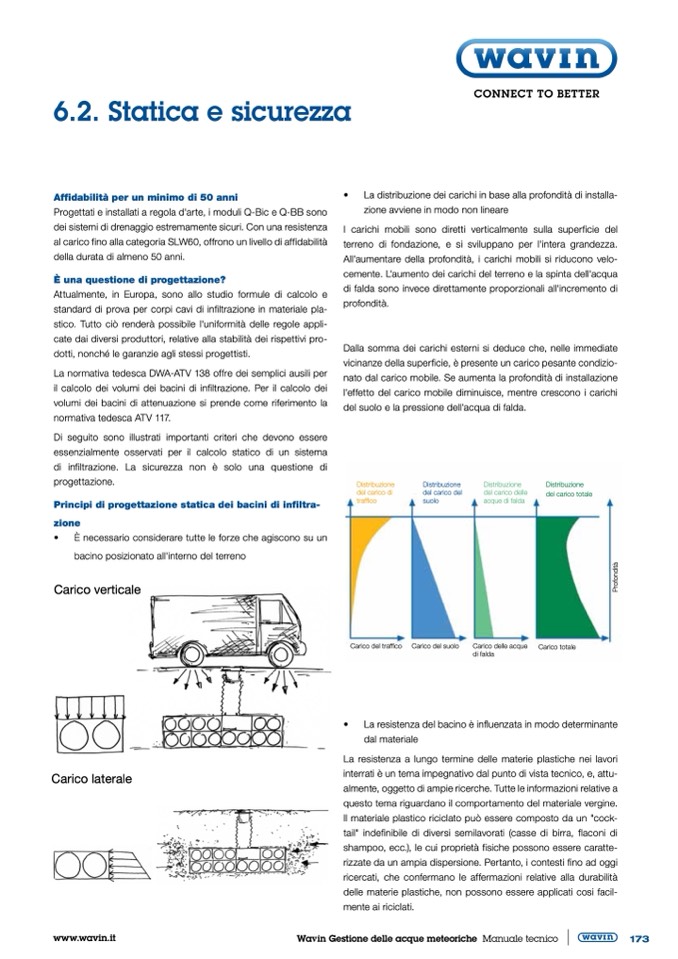

6.2. Statica e sicurezza
Affidabilità per un minimo di 50 anni
Progettati e installati a regola d'arte, i moduli Q-Bic e Q-BB sono
dei sistemi di drenaggio estremamente sicuri. Con una resistenza
al carico fino alla categoria SLW60, offrono un livello di affidabilità
della durata di almeno 50 anni.
È una questione di progettazione?
Attualmente, in Europa, sono allo studio formule di calcolo e
standard di prova per corpi cavi di infiltrazione in materiale pla-
stico. Tutto ciò renderà possibile l'uniformità delle regole appli-
cate dai diversi produttori, relative alla stabilità dei rispettivi pro-
dotti, nonché le garanzie agli stessi progettisti.
La normativa tedesca DWA-ATV 138 offre dei semplici ausili per
il calcolo dei volumi dei bacini di infiltrazione. Per il calcolo dei
volumi dei bacini di attenuazione si prende come riferimento la
normativa tedesca ATV 117.
Di seguito sono illustrati importanti criteri che devono essere
essenzialmente osservati per il calcolo statico di un sistema
di infiltrazione. La sicurezza non è solo una questione di
progettazione.
Principi di progettazione statica dei bacini di infiltra-
zione
•
È necessario considerare tutte le forze che agiscono su un
bacino posizionato all'interno del terreno
Carico verticale
Carico laterale
•
La distribuzione dei carichi in base alla profondità di installa-
zione avviene in modo non lineare
I carichi mobili sono diretti verticalmente sulla superficie del
terreno di fondazione, e si sviluppano per l'intera grandezza.
All'aumentare della profondità, i carichi mobili si riducono velo-
cemente. L'aumento dei carichi del terreno e la spinta dell'acqua
di falda sono invece direttamente proporzionali all'incremento di
profondità.
Dalla somma dei carichi esterni si deduce che, nelle immediate
vicinanze della superficie, è presente un carico pesante condizio-
nato dal carico mobile. Se aumenta la profondità di installazione
l'effetto del carico mobile diminuisce, mentre crescono i carichi
del suolo e la pressione dell'acqua di falda.
Distribuzione
del carico di
traffico
Carico del traffico
Distribuzione
del carico del
suolo
Carico del suolo
Distribuzione
del carico delle
acque di falda
Carico delle acque
di falda
Distribuzione
del carico totale
Carico totale
•
La resistenza del bacino è influenzata in modo determinante
dal materiale
La resistenza a lungo termine delle materie plastiche nei lavori
interrati è un tema impegnativo dal punto di vista tecnico, e, attu-
almente, oggetto di ampie ricerche. Tutte le informazioni relative a
questo tema riguardano il comportamento del materiale vergine.
Il materiale plastico riciclato può essere composto da un "cock-
tail" indefinibile di diversi semilavorati (casse di birra, flaconi di
shampoo, ecc.), le cui proprietà fisiche possono essere caratte-
rizzate da un ampia dispersione. Pertanto, i contesti fino ad oggi
ricercati, che confermano le affermazioni relative alla durabilità
delle materie plastiche, non possono essere applicati cosi facil-
mente ai riciclati.
