4.9.4. Soluzioni
Camere Backdrop
Quando la tubazione fognaria è posata sopra il livello del fondo della
camera, la connessione al tubo di prolunga fa si che la camera prenda
la denominazione di "camera di fondo" o backdrop. Le camere back-
drop possono essere connesse a tubazioni fognarie il cui diametro
massimo può raggiungere la dimensione di 400mm ed il passo tra i
tubi di collegamento può variare tra i 0.5 e 4m la connessione può
quindi essere realizzata con un discendente esterno o interno alla
camera. Le camere di ispezione Tegra 600 (non accessibili) permet-

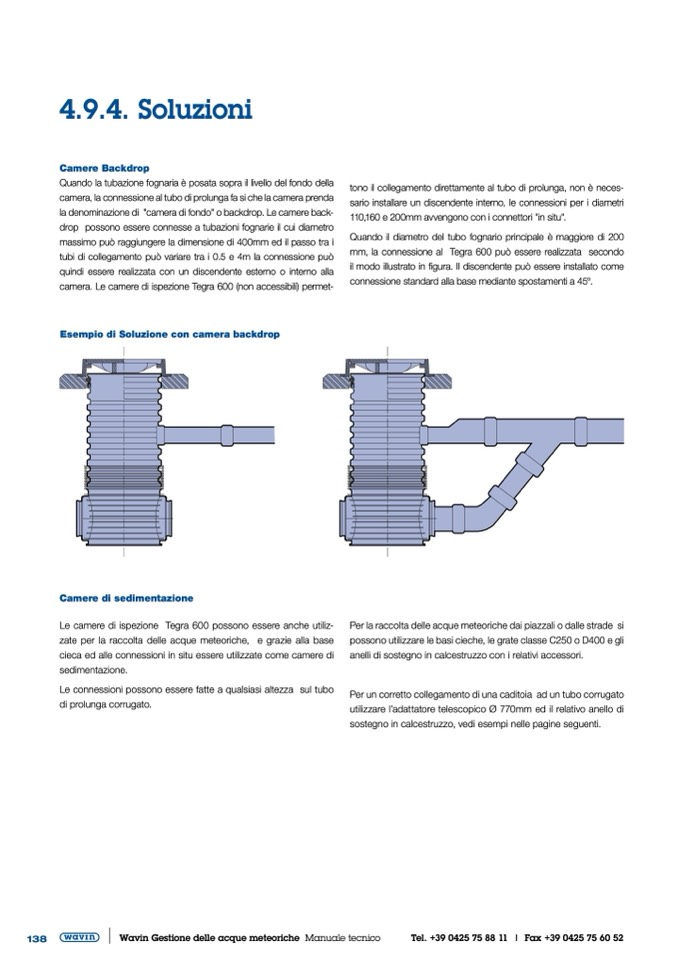

Esempio di Soluzione con camera backdrop
tono il collegamento direttamente al tubo di prolunga, non è neces-
sario installare un discendente interno, le connessioni per i diametri
110,160 e 200mm avvengono con i connettori "in situ".
Quando il diametro del tubo fognario principale è maggiore di 200
mm, la connessione al Tegra 600 può essere realizzata secondo
il modo illustrato in figura. Il discendente può essere installato come
connessione standard alla base mediante spostamenti a 45°.
Camere di sedimentazione
Le camere di ispezione Tegra 600 possono essere anche utiliz-
zate per la raccolta delle acque meteoriche, e grazie alla base
cieca ed alle connessioni in situ essere utilizzate come camere di
sedimentazione.
Le connessioni possono essere fatte a qualsiasi altezza sul tubo
di prolunga corrugato.
Per la raccolta delle acque meteoriche dai piazzali o dalle strade si
possono utilizzare le basi cieche, le grate classe C250 o D400 e gli
anelli di sostegno in calcestruzzo con i relativi accessori.
Per un corretto collegamento di una caditoia ad un tubo corrugato
utilizzare l’adattatore telescopico Ø 770mm ed il relativo anello di
sostegno in calcestruzzo, vedi esempi nelle pagine seguenti.
