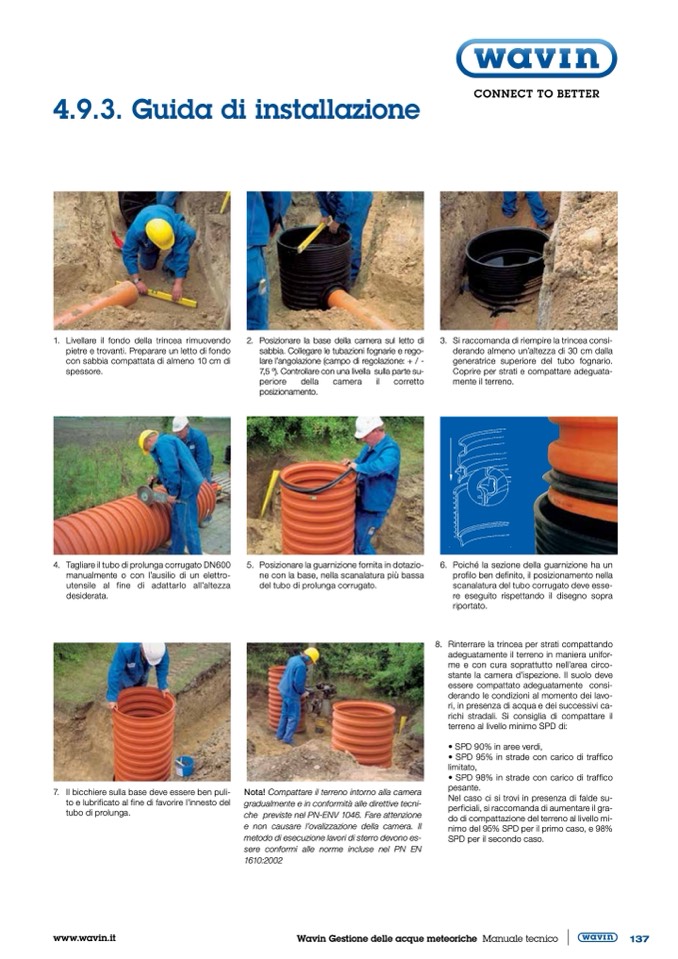

4.9.3. Guida di installazione

1. Livellare il fondo della trincea rimuovendo

pietre e trovanti. Preparare un letto di fondo

con sabbia compattata di almeno 10 cm di

spessore.

4. Tagliare il tubo di prolunga corrugato DN600

manualmente o con l’ausilio di un elettro-

utensile al fine di adattarlo all’altezza

desiderata.

7. Il bicchiere sulla base deve essere ben puli-

to e lubrificato al fine di favorire l’innesto del

tubo di prolunga.

2. Posizionare la base della camera sul letto di

sabbia. Collegare le tubazioni fognarie e rego-

lare l’angolazione (campo di regolazione: + / -

7,5 o). Controllare con una livella sulla parte su-

periore

della

camera

il

corretto

posizionamento.

5. Posizionare la guarnizione fornita in dotazio-

ne con la base, nella scanalatura più bassa

del tubo di prolunga corrugato.

Nota! Compattare il terreno intorno alla camera

gradualmente e in conformità alle direttive tecni-

che previste nel PN-ENV 1046. Fare attenzione

e non causare l’ovalizzazione della camera. Il

metodo di esecuzione lavori di sterro devono es-

sere conformi alle norme incluse nel PN EN

1610:2002

3. Si raccomanda di riempire la trincea consi-

derando almeno un’altezza di 30 cm dalla

generatrice superiore del tubo fognario.

Coprire per strati e compattare adeguata-

mente il terreno.

6. Poiché la sezione della guarnizione ha un

profilo ben definito, il posizionamento nella

scanalatura del tubo corrugato deve esse-

re eseguito rispettando il disegno sopra

riportato.

8. Rinterrare la trincea per strati compattando

adeguatamente il terreno in maniera unifor-

me e con cura soprattutto nell’area circo-

stante la camera d’ispezione. Il suolo deve

essere compattato adeguatamente consi-

derando le condizioni al momento dei lavo-

ri, in presenza di acqua e dei successivi ca-

richi stradali. Si consiglia di compattare il

terreno al livello minimo SPD di:

• SPD 90% in aree verdi,

• SPD 95% in strade con carico di traffico

limitato,

• SPD 98% in strade con carico di traffico

pesante.

Nel caso ci si trovi in presenza di falde su-

perficiali, si raccomanda di aumentare il gra-

do di compattazione del terreno al livello mi-

nimo del 95% SPD per il primo caso, e 98%

SPD per il secondo caso.
