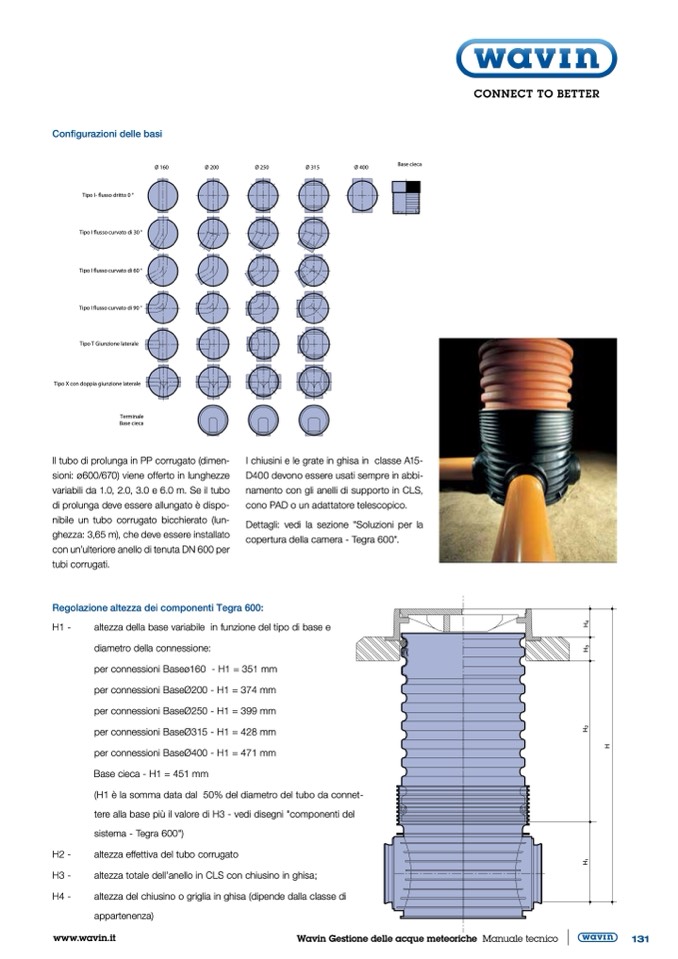

Configurazioni delle basi

Ø 160

Ø 200

Ø 250

Ø 315

Ø 400

Base cieca

Tipo I- flusso dritto 0 °

Tipo I flusso curvato di 30 °

Tipo I flusso curvato di 60 °

Tipo I flusso curvato di 90 °

Tipo T Giunzione laterale

Tipo X con doppia giunzione laterale

Terminale

Base cieca

Il tubo di prolunga in PP corrugato (dimen-

sioni: ø600/670) viene offerto in lunghezze

variabili da 1.0, 2.0, 3.0 e 6.0 m. Se il tubo

di prolunga deve essere allungato è dispo-

nibile un tubo corrugato bicchierato (lun-

ghezza: 3,65 m), che deve essere installato

con un’ulteriore anello di tenuta DN 600 per

tubi corrugati.

I chiusini e le grate in ghisa in classe A15-

D400 devono essere usati sempre in abbi-

namento con gli anelli di supporto in CLS,

cono PAD o un adattatore telescopico.

Dettagli: vedi la sezione "Soluzioni per la

copertura della camera - Tegra 600".

Regolazione altezza dei componenti Tegra 600:

H1 -

altezza della base variabile in funzione del tipo di base e

diametro della connessione:

per connessioni Baseø160 - H1 = 351 mm

per connessioni BaseØ200 - H1 = 374 mm

per connessioni BaseØ250 - H1 = 399 mm

per connessioni BaseØ315 - H1 = 428 mm

per connessioni BaseØ400 - H1 = 471 mm

Base cieca - H1 = 451 mm

(H1 è la somma data dal 50% del diametro del tubo da connet-

tere alla base più il valore di H3 - vedi disegni "componenti del

sistema - Tegra 600")

altezza effettiva del tubo corrugato

altezza totale dell’anello in CLS con chiusino in ghisa;

altezza del chiusino o griglia in ghisa (dipende dalla classe di

appartenenza)

H2 -

H3 -

H4 -
