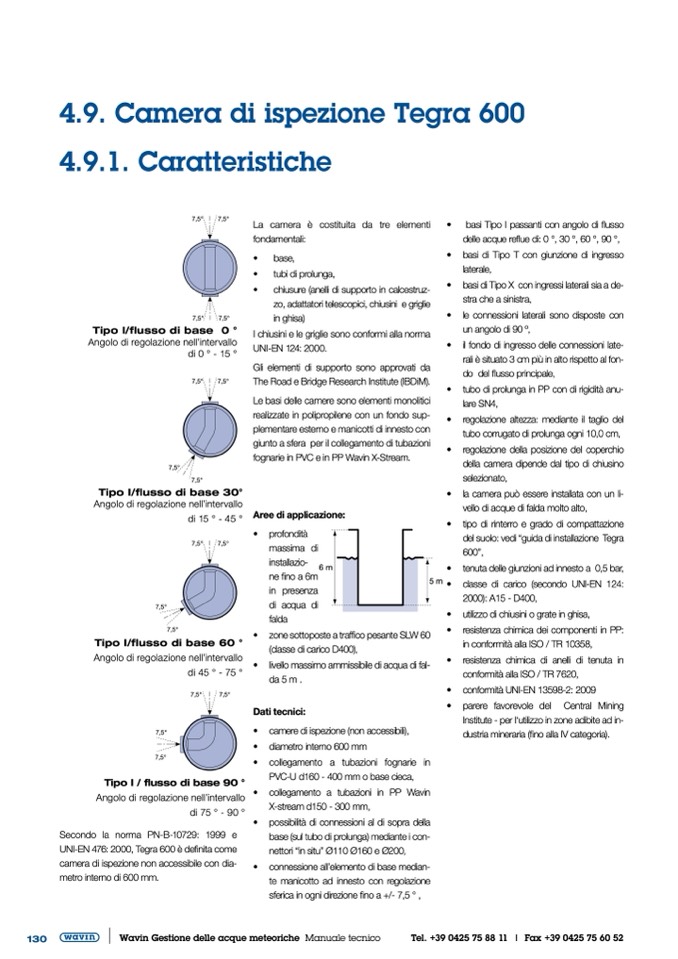

4.9. Camera di ispezione Tegra 600
4.9.1. Caratteristiche
7,5°
7,5°
7,5°
7,5°
Tipo I/flusso di base 0 °
Angolo di regolazione nell’intervallo
di 0 ° - 15 °
7,5°
7,5°
7,5°
Tipo I/flusso di base 30°
Angolo di regolazione nell’intervallo
di 15 ° - 45 °
La camera è costituita da tre elementi
•
fondamentali:
basi Tipo I passanti con angolo di flusso
delleacquerefluedi:0°,30°,60°,90°,
•
•
•
base,
tubi di prolunga,
chiusure (anelli di supporto in calcestruz-
zo, adattatori telescopici, chiusini e griglie
in ghisa)
• basi di Tipo T con giunzione di ingresso
laterale,
• basi di Tipo X con ingressi laterali sia a de-
stra che a sinistra,
• le connessioni laterali sono disposte con
un angolo di 90 o,
I chiusini e le griglie sono conformi alla norma
UNI-EN 124: 2000.
•
Gli elementi di supporto sono approvati da
The Road e Bridge Research Institute (IBDiM).
•
il fondo di ingresso delle connessioni late-
rali è situato 3 cm più in alto rispetto al fon-
do del flusso principale,
tubo di prolunga in PP con di rigidità anu-
lare SN4,
Le basi delle camere sono elementi monolitici
realizzate in polipropilene con un fondo sup-
plementare esterno e manicotti di innesto con
giunto a sfera per il collegamento di tubazioni
fognarie in PVC e in PP Wavin X-Stream.
Aree di applicazione:
7,5°
6m
7,5°
7,5°
7,5°
• profondità
massima di
installazio-
ne fino a 6m
i
n p
r
3e
s
me
n
z
a
di acqua di
falda
• regolazione altezza: mediante il taglio del
tubo corrugato di prolunga ogni 10,0 cm,
• regolazione della posizione del coperchio
della camera dipende dal tipo di chiusino
selezionato,
• la camera può essere installata con un li-
vello di acque di falda molto alto,
• tipo di rinterro e grado di compattazione
del suolo: vedi “guida di installazione Tegra
600”,
• tenuta delle giunzioni ad innesto a 0,5 bar,
5 m • classe di carico (secondo UNI-EN 124:
2000): A15 - D400,
• utilizzo di chiusini o grate in ghisa,
6 m
Tipo I/flusso di base 60 °
Angolo di regolazione nell’intervallo
di 45 ° - 75 °
• zone sottoposte a traffico pesante SLW 60
•
(classe di carico D400),
• livello massimo ammissibile di acqua di fal-
•
resistenza chimica dei componenti in PP:
in conformità alla ISO / TR 10358,
resistenza chimica di anelli di tenuta in
conformità alla ISO / TR 7620,
7,5°
7,5°
da5m.
Dati tecnici:
• camere di ispezione (non accessibili),
• diametro interno 600 mm
• collegamento a tubazioni fognarie in
PVC-U d160 - 400 mm o base cieca,
• collegamento a tubazioni in PP Wavin
X-stream d150 - 300 mm,
• possibilità di connessioni al di sopra della
base (sul tubo di prolunga) mediante i con-
nettori “in situ” Ø110 Ø160 e Ø200,
• connessione all’elemento di base median-
te manicotto ad innesto con regolazione
sferica in ogni direzione fino a +/- 7,5 ° ,
• conformità UNI-EN 13598-2: 2009
• parere favorevole del Central Mining
Institute - per l‘utilizzo in zone adibite ad in-
dustria mineraria (fino alla IV categoria).
Tipo I / flusso di base 90 °
Angolo di regolazione nell’intervallo
di 75 ° - 90 °
Secondo la norma PN-B-10729: 1999 e
UNI-EN 476: 2000, Tegra 600 è definita come
camera di ispezione non accessibile con dia-
metro interno di 600 mm.
7,5°
7,5°
130
